لیفترک های تامین شده توسط شرکت آبیاران از بهترین کیفیت موجود در بازار برخوردار است. در ادامه انواع لیفتراک و مشخصات آن ها را می توانید مشاهده نموده و یا با کارشناسان فروش آبیاران تماس حاصل فرمایید. شرکت آبیاران پویان آذر با متخصصان مجرب در این زمینه آماده ارائه خدمات به مشتریان عزیز می باشد.
لیفترک های وارد شده توسط شرکت آبیاران از بهترین کیفیت موجود در بازار برخوردار هستند. برای مشاهده مشخصات لیفتراک ها و آشنایی با ویژگی های آن ها به ادامه ی صفحه مراجعه فرمایید و یا با کارشناسان فروش ما تماس حاصhttps://abyaran.com/uploaded_files/4forklift_49328.jpgل فرمایید. شرکت آبیاران پویان آذر با متخصصان مجرب در این زمینه آماده ارائه خدمات به مشتریان عزیز است.
لیفتراک های 2 الی 3.5 تن دیزل از موتور، گیربکس و دیفرانسیل ساخت نیسان ژاپن بهره می برند. در این دستگاه ها از موتور 4 سیلندر TD27 استفاده شده که از توانایی بالایی برخوردار است. لیفتراک های دیزلی در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.

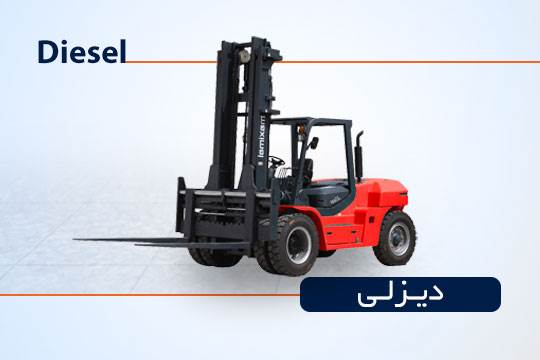

در ادامه به سراغ معرفی انواع لیفتراک دیزلی ماکسیمال می پردازیم.
عمومی | مدل | FD15T-M | FD18T-M | |||
نوع | WC3/G(6)3 | |||||
نوع سوخت | دیزلی | |||||
ظرفیت | kg | 1500 | 1800 | |||
مرکز بار | mm | 500 | ||||
خصوصیات و اندازه | ارتفاع بالابری | mm | 3000 | 3000 | ||
ارتفاع آزاد بالابری | mm | 135 | ||||
اندازه شاخک | طول x عرض x ضخامت | mm | 35x100x920 | 35x100x920 | ||
محدوده تنظیم شاخک | کمترین / بیشترین | mm | 200 / 890 | |||
زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | |||
اورهنگ جلو | mm | 400 | ||||
اورهنگ عقب | mm | 465 | 510 | |||
حداقل فاصله از زمین (پایین دکل) | mm | 130 | ||||
ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2255 | 2300 | ||
عرض دستگاه | mm | 1070 | ||||
ارتفاع دکل درحالت بسته | mm | 2015 | ||||
ارتفاع دکل در حالت باز | mm | 3984 | ||||
ارتفاع سقف محافظ | mm | 2110 | ||||
شعاع چرخش (بیرونی) | mm | 2040 | 2075 | |||
حداقل پهنای راهروی انباشته سازی | mm | 1825 | 1857 | |||
عملکرد | سرعت | سرعت حرکت دستگاه (بدون بار) | km/h | 14.5 | ||
سرعت بالابری (با بار) | mm/s | 550(WC3) | ||||
سرعت پایین آوری (با بار) | mm/s | 450 | ||||
حداکثر نیروی کشش (با بار / بدون بار) | KN | 18 / 16(WC3) | ||||
حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | % | 20 | ||||
شاسی | لاستیک | جلو | 6.50-10-10PR | |||
عقب | 5.00-8-8 PR | |||||
رویه لاستیک | جلو | mm | 890 | |||
عقب | mm | 920 | ||||
فاصله دو محور | mm | 1400 | ||||
وزن | وزن دستگاه بدون بار | kg | 2590 | 2800 | ||
میزان توزیع بار | بارگیری شده | محور جلو | kg | 3520 | 3950 | |
محور عقب | kg | 570 | 650 | |||
بدون بار | محور جلو | kg | 1160 | 1260 | ||
محور عقب | kg | 1430 | 1540 | |||
باطری | باطری | ولتاژ / ظرفیت | V/Ah | Dec-90 | ||
انتقال قدرت | انتقال قدرت | سازنده | China | |||
نوع | پاورشیفت | |||||
Stage | F/R | 1-Jan | ||||
فشار کاری (برای متعلقات) | MPa | 14.5 |
عمومی | 1 | مدل | FD20T-M2 | FD25T-M2 | |||
2 | نوع | WV3/WE3/WB3/G(1) 3/G(18)3/G(2)3/GF3 |
|||||
3 | ظرفیت | Kg | 2000 | 2500 | |||
4 | مرکز بار | mm | 500 | ||||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | |||
6 | ارتفاع آزاد بالابری | mm | 160 | ||||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 1070×122×40 | |||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 250 / 1040 | |||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | |||
10 | اورهنگ جلو | mm | 465 | ||||
11 | اورهنگ عقب | mm | 492 | 492 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 125 | ||||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2510 | 2545 | ||
14 | عرض دستگاه | mm | 1150 | ||||
15 | ارتفاع دکل درحالت بسته | mm | 2010 | ||||
16 | ارتفاع دکل در حالت باز | mm | 3990 | ||||
17 | ارتفاع سقف محافظ | mm | 2145 | ||||
18 | شعاع چرخش (بیرونی) | mm | 2180 | 2250 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 1940 | 2010 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 18 | ||
21 | سرعت بالابری (با بار) | mm/s | 510(WV3) | ||||
22 | سرعت پایین آوری (با بار) | mm/s | 450 | ||||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 17 / 15 | ||||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | 20 | |||||
لاستیک | 25 | لاستیک | جلو | 7.00-12-12 PR | |||
26 | عقب | 6.00-9-10 PR | |||||
27 | رویه لاستیک | جلو | mm | 970 | |||
28 | عقب | mm | 980 | ||||
29 | فاصله دو محور | mm | 1600 | ||||
وزن | 30 | وزن دستگاه بدون بار | kg | 3320 | 3620 | ||
31 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 4650 | 5260 | |
32 | محور عقب | kg | 670 | 860 | |||
33 | بدون بار | محور جلو | kg | 1500 | 1630 | ||
34 | محور عقب | kg | 1820 | 1990 | |||
نیرو و انتقال قدرت | 35 | باطری | ولتاژ / ظرفیت | V/Ah | 12 / 90 | 12 / 90 | |
43 | ظرفیت مخزن سوخت | L | 60 | ||||
44 | انتقال قدرت | سازنده | China | ||||
45 | نوع | پاورشیفت | |||||
46 | Stage | F/R | 1/1 | ||||
47 | فشار کاری (برای متعلقات) | Mpa | 17.5 |
عمومی | 1 | مدل | FD30T-M2 | FD35T-M2 | MINIFD40T-M | |||
2 | نوع | WV3/WE3/WB3/G(1)3/G (5)3/GF3/G(2)3/G(8)3/G(9)3 |
WE3/G(5) 3/G(9)3 |
|||||
3 | ظرفیت | Kg | 3000 | 3500 | 4000 | |||
4 | مرکز بار | mm | 500 | |||||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | ||||
6 | ارتفاع آزاد بالابری | mm | 165 | 170 | 170 | |||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 1070×125×45 | 1070×125×50 | 1070×150×50 | ||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 250 / 1100 | 260 / 1100 | 300 / 1100 | ||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | ||||
10 | اورهنگ جلو | mm | 485 | 505 | 505 | |||
11 | اورهنگ عقب | mm | 520 | 585 | 535 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 140 | 140 | 150 | |||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2685 | 2750 | 2915 | ||
14 | عرض دستگاه | mm | 1210 | 1210 | 1410 | |||
15 | ارتفاع دکل درحالت بسته | mm | 2075 | 2150 | 2260 | |||
16 | ارتفاع دکل در حالت باز | mm | 4100 | 4100 | 4280 | |||
17 | ارتفاع سقف محافظ | mm | 2170 | 2170 | 2180 | |||
18 | شعاع چرخش (بیرونی) | mm | 2430 | 2450 | 2600 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 2140 | 2160 | 2580 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 17 | 17 | 20 | |
21 | سرعت بالابری (با بار) | mm/s | 410(WV3) | 330(WV3) | 430(WE3) | |||
22 | سرعت پایین آوری (با بار) | mm/s | 450 | 450 | 425 | |||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 19/17(WV3) | 19/17(WV3) | 17/15(WE3) | |||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | 15(WV3) | 15(WV3) | 18 | ||||
لاستیک | 25 | لاستیک | جلو | 28×9-15-14 PR | 28×9-15-14 PR | 250-15-16 PR | ||
26 | عقب | 6.50-10-10 PR | ||||||
27 | رویه لاستیک | جلو | mm | 1000 | 1000 | 1154 | ||
28 | عقب | mm | 980 | |||||
29 | فاصله دو محور | mm | 1700 | 1700 | 1900 | |||
وزن | 30 | وزن دستگاه بدون بار | kg | 4310 | 4680 | 5100 | ||
31 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 6290 | 7030 | 7830 | |
32 | محور عقب | kg | 1020 | 1150 | 1270 | |||
33 | بدون بار | محور جلو | kg | 1940 | 2110 | 2300 | ||
34 | محور عقب | kg | 2370 | 2570 | 2800 | |||
نیرو و انتقال قدرت | 35 | باطری | ولتاژ / ظرفیت | V/Ah | 12/90 | 12/90 | 12/90 | |
43 | ظرفیت مخزن سوخت | L | 70 | 70 | 80 | |||
44 | انتقال قدرت | سازنده | China | |||||
45 | نوع | پاورشیفت | ||||||
46 | Stage | F/R | 1/1 | |||||
47 | فشار کاری (برای متعلقات) | Mpa | 17.5 |
عمومی | 1 | مدل | FD45T-M1 | FD50T-M1 | |||
2 | نوع سوخت | WI3/G(10)3/W(1)3 | |||||
3 | ظرفیت | kg | 4500 | 5000 | |||
4 | مرکز بار | mm | 500 | 500 | |||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | 3000 | ||
6 | ارتفاع آزاد بالابری | mm | 150 | 155 | |||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 1070×50x150 | 1070×55x150 | ||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 300 / 1380 | 300 / 1380 | ||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6/12 | 6/12 | ||
10 | اورهنگ جلو | mm | 590 | 595 | |||
11 | اورهنگ عقب | mm | 585 | 625 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 175 | 175 | |||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 3260 | 3310 | ||
14 | عرض دستگاه | mm | 1490 | 1490 | |||
15 | ارتفاع دکل درحالت بسته | mm | 2265 | 2265 | |||
16 | ارتفاع دکل در حالت باز | mm | 4230 | 4230 | |||
17 | ارتفاع سقف محافظ | mm | 2265 | 2265 | |||
18 | شعاع چرخش (بیرونی) | mm | 2920 | 2960 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 2600 | 2630 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | km/h | 25 | 25 | |
21 | سرعت بالابری (با بار) | mm/s | 515 | 515 | |||
22 | سرعت پایین آوری (با بار) | mm/s | 400 | 400 | |||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 23 | 23 | |||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | % | 20 | 18 | |||
لاستیک | 25 | لاستیک | جلو | 300-15-18PR | |||
26 | عقب | 7.00-12-12PR | |||||
27 | رویه لاستیک | جلو | mm | 1190 | |||
28 | عقب | mm | 1130 | ||||
29 | فاصله دو محور | mm | 2100 | ||||
30 | ظرفیت مخزن سوخت | L | 120 | ||||
وزن | 31 | وزن دستگاه بدون بار | kg | 6500 | 6720 | ||
32 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 9650 | 10320 | |
33 | محور عقب | kg | 1350 | 1400 | |||
34 | بدون بار | محور جلو | kg | 2840 | 2960 | ||
35 | محور عقب | kg | 3660 | 3760 | |||
نیرو و انتقال قدرت | 36 | باطری | ولتاژ / ظرفیت | V/Ah | 2×12/60 | ||
37 | انتقال قدرت | سازنده | China | ||||
38 | نوع | پاورشیفت | |||||
39 | Stage | F/R | 2/1 | ||||
40 | فشار کاری (برای متعلقات) | Mpa |
19 |
عمومی | 1 | مدل | FD50T-M | FD70T-M | |||
نوع | WL3/WJ3/WF3/G(4)3 | ||||||
2 | نوع سوخت | Diesel | |||||
3 | ظرفیت | Kg | 5000 | 7000 | |||
4 | مرکز بار | mm | 600 | 600 | |||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | 3000 | ||
6 | ارتفاع آزاد بالابری | mm | 195 | 205 | |||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 1220×55x150 | 1220×65x150 | ||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 300/1845 | 300/1845 | ||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | 6°/12° | ||
10 | اورهنگ جلو | mm | 580 | 590 | |||
11 | اورهنگ عقب | mm | 600 | 740 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 200 | 200 | |||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 3440 | 3580 | ||
14 | عرض دستگاه | mm | 1995 | 1995 | |||
15 | ارتفاع دکل درحالت بسته | mm | 2500 | 2625 | |||
16 | ارتفاع دکل در حالت باز | mm | 4370 | 4370 | |||
17 | ارتفاع سقف محافظ | mm | 2435 | 2435 | |||
18 | شعاع چرخش (بیرونی) | mm | 3250 | 3370 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 2960 | 3040 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 24/26(WJ3) | 24/26(WJ3) | |
21 | سرعت بالابری (با بار) | mm/s | 400/420(WJ3) | 380/400(WJ3) | |||
22 | سرعت پایین آوری (با بار) | mm/s | 500 | 500 | |||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 53(WJ3) | 49(WJ3) | |||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | % | 15(WJ3) | 17(WJ3) | |||
لاستیک | 25 | لاستیک | جلو | 8.25-15-14PR | 8.25-15-14PR | ||
26 | عقب | 8.25-15-14PR | 8.25-15-14PR | ||||
27 | رویه لاستیک | جلو | mm | 1470 | 1470 | ||
28 | عقب | mm | 1700 | 1700 | |||
29 | فاصله دو محور | mm | 2250 | 2250 | |||
وزن | 30 | وزن دستگاه بدون بار | kg | 8080 | 9450 | ||
31 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 11250 | 14150 | |
32 | محور عقب | kg | 1830 | 2300 | |||
33 | بدون بار | محور جلو | kg | 3640 | 4250 | ||
34 | محور عقب | kg | 4440 | 5200 | |||
نیرو و انتقال قدرت | 35 | باطری | ولتاژ / ظرفیت | V/Ah | 2×12/80 | ||
36 | موتور | مدل | S6S-T | ||||
37 | سازنده | MITSUBISHI | |||||
38 | توان خروجی / r.p.m | Kw | 63.9/2300 | ||||
39 | گشتاور / r.p.m | N.m | 293/1700 | ||||
40 | تعداد سیلندر | 6 | |||||
41 | قطر سیلندر × کورس پیستون | mm | 94×120 | ||||
42 | حجم موتور | L | 4.996 | ||||
43 | ظرفیت مخزن سوخت | L | 140 | ||||
44 | انتقال قدرت | سازنده | China | ||||
45 | نوع | پاورشیفت | |||||
46 | Stage | F/R | 2/2 | ||||
47 | فشار کاری (برای متعلقات) | Mpa | 19.5 |
عمومی | 1 | مدل | FD80T-M | FD100T-M | FD120T-MX | |||
2 | نوع سوخت | WF3/WL3/G(4)3 | WQ3/G(11)3 | |||||
3 | ظرفیت | kg | 8000 | 10000 | 12000 | |||
4 | مرکز بار | mm | 600 | |||||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | ||||
6 | ارتفاع آزاد بالابری | mm | 210 | 210 | 210 | |||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 1220×175×80 | 1220×175×80 | 1220×175×83 | ||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 340/1970 | 435/2100 | 435/2115 | ||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | ||||
10 | اورهنگ جلو | mm | 718 | 718 | 820 | |||
11 | اورهنگ عقب | mm | 740 | 740 | 790 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 250 | 250 | 275 | |||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 4260 | 4260 | 4610 | ||
14 | عرض دستگاه | mm | 2248 | 2248 | 2250 | |||
15 | ارتفاع دکل درحالت بسته | mm | 2850 | 2850 | 3015 | |||
16 | ارتفاع دکل در حالت باز | mm | 4230 | 4230 | 4470 | |||
17 | ارتفاع سقف محافظ | mm | 2563 | 2563 | 2630 | |||
18 | شعاع چرخش (بیرونی) | mm | 3700 | 3900 | 4200 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 3540 | 3540 | 3850 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | km/h | 26/28 | 26/28 | 23/26 | |
21 | سرعت بالابری (با بار) | mm/s | 310 | 310 | 340 | |||
22 | سرعت پایین آوری (با بار) | mm/s | 400 | 400 | 360 | |||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 58 | 58 | 58 | |||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | % | 20 | 20 | 23 | |||
لاستیک | 25 | لاستیک | جلو | 9.00-20-14PR | 9.00-20-14PR | 10.00-20-18PR | ||
26 | عقب | 9.00-20-14PR | 9.00-20-14PR | 10.00-20-18PR | ||||
27 | رویه لاستیک | جلو | mm | 1600 | 1600 | 1640 | ||
28 | عقب | mm | 1700 | 1700 | 1880 | |||
29 | فاصله دو محور | mm | 2800 | 2800 | 3000 | |||
وزن | 30 | وزن دستگاه بدون بار | kg | 11520 | 12830 | 15750 | ||
31 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 17200 | 20380 | 25080 | |
32 | محور عقب | kg | 2320 | 2220 | 2670 | |||
33 | بدون بار | محور جلو | kg | 5100 | 5700 | 7400 | ||
34 | محور عقب | kg | 6420 | 6900 | 8350 | |||
نیرو و انتقال قدرت | 35 | باطری | ولتاژ / ظرفیت | V/Ah | 2×12/80 | |||
44 | انتقال قدرت | سازنده | China | |||||
45 | نوع | پاورشیفت | ||||||
46 | Stage | F/R | 2/2 | 2/2 | 2/2 | |||
47 | فشار کاری (برای متعلقات) | Mpa | 19.5 | 19.5 |
21 |
1 | مدل | FGL15T-M2WB3 | FGL18T-M2WB3 | ||||
2 | نوع سوخت | Gasoline/LPG | |||||
3 | ظرفیت | Kg | 1500 | 1800 | |||
4 | مرکز بار | mm | 500 | ||||
خصوصیات و اندازه | 5 | ارتفاع بالابری | mm | 3000 | |||
6 | ارتفاع آزاد بالابری | mm | 135 | ||||
7 | اندازه شاخک | طول x عرض x ضخامت | mm | 920×100×35 | |||
8 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 200 / 890 | |||
9 | زاویه شیب دکل | جلو / عقب | Deg | 6°/12° | |||
10 | اورهنگ جلو | mm | 400 | ||||
11 | اورهنگ عقب | mm | 465 | 510 | |||
12 | حداقل فاصله از زمین (پایین دکل) | mm | 130 | ||||
13 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2255 | 2300 | ||
14 | عرض دستگاه | mm | 1070 | ||||
15 | ارتفاع دکل درحالت بسته | mm | 2015 | ||||
16 | ارتفاع دکل در حالت باز | mm | 3984 | ||||
17 | ارتفاع سقف محافظ | mm | 2110 | ||||
18 | شعاع چرخش (بیرونی) | mm | 2040 | 2075 | |||
19 | حداقل پهنای راهروی انباشته سازی | mm | 1825 | 1857 | |||
عملکرد | 20 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 14.5 | ||
21 | سرعت بالابری (با بار) | mm/s | 380 | ||||
22 | سرعت پایین آوری (با بار) | mm/s | 450 | ||||
23 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 17/15 | ||||
24 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | 20 | |||||
لاستیک | 25 | لاستیک | جلو | mm | 6.50-10-10PR | ||
26 | عقب | mm | 5.00-8-8 PR | ||||
27 | رویه لاستیک | جلو | mm | 890 | |||
28 | عقب | mm | 920 | ||||
29 | فاصله دو محور | mm | 1400 | ||||
وزن | 30 | وزن دستگاه بدون بار | kg | 2590 | 2800 | ||
31 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 3520 | 3950 | |
32 | محور عقب | kg | 570 | 650 | |||
33 | بدون بار | محور جلو | kg | 1160 | 1260 | ||
34 | محور عقب | kg | 1430 | 1540 | |||
نیرو و انتقال قدرت | 35 | باطری | ولتاژ / ظرفیت | V/Ah | 12/60 | ||
36 | موتور | مدل | K21 | ||||
37 | سازنده | GCT(NISSAN) | |||||
38 | توان خروجی / r.p.m | Kw | 31.2/2250 | ||||
39 | گشتاور / r.p.m | N.m | 143.7/1800 | ||||
40 | تعداد سیلندر | 4 | |||||
41 | قطر سیلندر × کورس پیستون | mm | 89×83 | ||||
42 | حجم موتور | L | 2.065 | ||||
43 | ظرفیت مخزن سوخت | L | 50 | ||||
44 | انتقال قدرت | سازنده | China | ||||
45 | نوع | Hyd(Mech) | |||||
46 | Stage | F/R | 1/1 2/2 | ||||
47 | فشار کاری (برای متعلقات) | Mpa | 14.5 |
عمومی | 1 | مدل | FGL20T-M2 | FGL25T-M2 | |||
2 | نوع | WA3 | |||||
3 | نوع سوخت | Gasoline/LPG | Gasoline/LPG | ||||
4 | ظرفیت | Kg | 2000 | 2500 | |||
5 | مرکز بار | mm | 500 | 500 | |||
خصوصیات و اندازه | 6 | ارتفاع بالابری | mm | 3000 | 3000 | ||
7 | ارتفاع آزاد بالابری | mm | 160 | 160 | |||
8 | اندازه شاخک | طول x عرض x ضخامت | mm | 40x122x1070 | 40x122x1070 | ||
9 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 250 / 1040 | 250 / 1040 | ||
10 | زاویه شیب دکل | جلو / عقب | Deg | 6/12 | 6/12 | ||
11 | اورهنگ جلو | mm | 465 | 465 | |||
12 | اورهنگ عقب | mm | 492 | 492 | |||
13 | حداقل فاصله از زمین (پایین دکل) | mm | 125 | 125 | |||
14 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2510 | 2545 | ||
15 | عرض دستگاه | mm | 1150 | 1150 | |||
16 | ارتفاع دکل درحالت بسته | mm | 2010 | 2010 | |||
17 | ارتفاع دکل در حالت باز | mm | 3990 | 3990 | |||
18 | ارتفاع سقف محافظ | mm | 2145 | 2145 | |||
19 | شعاع چرخش (بیرونی) | mm | 2180 | 2250 | |||
20 | حداقل پهنای راهروی انباشته سازی | mm | 1940 | 2010 | |||
عملکرد | 21 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 19(WA3) | 19(WA3) | |
22 | سرعت بالابری (با بار) | mm/s | 520 | 520 | |||
23 | سرعت پایین آوری (با بار) | mm/s | 450 | 450 | |||
24 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 17/15(WA3) | 17/15(WA3) | |||
25 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | 20(WA3) | 20(WA3) | ||||
شاسی | 26 | لاستیک | جلو | mm | 7.00-12-12 PR | 7.00-12-12 PR | |
27 | عقب | mm | 6.00-9-10 PR | 6.00-9-10 PR | |||
28 | رویه لاستیک | جلو | mm | 970 | 970 | ||
29 | عقب | mm | 980 | 980 | |||
30 | فاصله دو محور | mm | 1600 | 1600 | |||
31 | ظرفیت مخزن سوخت | L | 60 | 60 | |||
وزن | 32 | وزن دستگاه بدون بار | kg | 3220 | 3620 | ||
33 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 4650 | 5260 | |
34 | محور عقب | kg | 670 | 860 | |||
35 | بدون بار | محور جلو | kg | 1500 | 1630 | ||
36 | محور عقب | kg | 1820 | 1990 | |||
باطری | 37 | باطری | ولتاژ / ظرفیت | V/Ah | 12/60 | 12/60 | |
انتقال قدرت | 38 | انتقال قدرت | سازنده | China | China | ||
39 | نوع | پاورشیفت | پاورشیفت | ||||
40 | Stage | F/R | 1/1 | 1/1 | |||
41 | فشار کاری (برای متعلقات) | Mpa | 17.5 | 17.5 |
عمومی | 1 | مدل | FGL30T-M2 | FGL35T-M2 | |||
2 | نوع | WA3 | |||||
3 | نوع سوخت | Gasoline/LPG | Gasoline/LPG | ||||
4 | ظرفیت | Kg | 3000 | 3500 | |||
5 | مرکز بار | mm | 500 | 500 | |||
خصوصیات و اندازه | 6 | ارتفاع بالابری | mm | 3000 | 3000 | ||
7 | ارتفاع آزاد بالابری | mm | 165 | 170 | |||
8 | اندازه شاخک | طول x عرض x ضخامت | mm | 45x125x1070 | 50x125x1070 | ||
9 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 250 / 1100 | 260 / 1100 | ||
10 | زاویه شیب دکل | جلو / عقب | Deg | 6/12 | 6/12 | ||
11 | اورهنگ جلو | mm | 485 | 505 | |||
12 | اورهنگ عقب | mm | 520 | 585 | |||
13 | حداقل فاصله از زمین (پایین دکل) | mm | 140 | 140 | |||
14 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2685 | 2750 | ||
15 | عرض دستگاه | mm | 1210 | 1210 | |||
16 | ارتفاع دکل درحالت بسته | mm | 2075 | 2150 | |||
17 | ارتفاع دکل در حالت باز | mm | 4100 | 4100 | |||
18 | ارتفاع سقف محافظ | mm | 2170 | 2170 | |||
19 | شعاع چرخش (بیرونی) | mm | 2430 | 2450 | |||
20 | حداقل پهنای راهروی انباشته سازی | mm | 2140 | 2160 | |||
عملکرد | 21 | سرعت | سرعت حرکت دستگاه (بدون بار) | Km/h | 19 | 19 | |
22 | سرعت بالابری (با بار) | mm/s | 420 | 330 | |||
23 | سرعت پایین آوری (با بار) | mm/s | 450 | 450 | |||
24 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 17/15 | 17/15 | |||
25 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | 20 | 18 | ||||
شاسی | 26 | لاستیک | جلو | mm | 28*9-15-14 PR | 28*9-15-14 PR | |
27 | عقب | mm | 6.50-10-10 PR | 6.50-10-10 PR | |||
28 | رویه لاستیک | جلو | mm | 1000 | 1000 | ||
29 | عقب | mm | 980 | 980 | |||
30 | فاصله دو محور | mm | 1700 | 1700 | |||
31 | ظرفیت مخزن سوخت | L | 70 | 70 | |||
وزن | 32 | وزن دستگاه بدون بار | kg | 4310 | 4680 | ||
33 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 6290 | 7030 | |
34 | محور عقب | kg | 1020 | 1150 | |||
35 | بدون بار | محور جلو | kg | 1940 | 2110 | ||
36 | محور عقب | kg | 2370 | 2570 | |||
باطری | 37 | باطری | ولتاژ / ظرفیت | V/Ah | 12/60 | 12/60 | |
انتقال قدرت | 38 | انتقال قدرت | سازنده | China | China | ||
39 | نوع | پاورشیفت | پاورشیفت | ||||
40 | Stage | F/R | 1/1 | 1/1 | |||
41 | فشار کاری (برای متعلقات) | Mpa | 17.5 | 17.5 |
عمومی | 1 | مدل | FL45T-M | FL50T-M1 | |||
2 | نوع | WE3 | |||||
3 | نوع سوخت | LPG | LPG | ||||
4 | ظرفیت | kg | 4500 | 5000 | |||
5 | مرکز بار | mm | 500 | 500 | |||
خصوصیات و اندازه | 6 | ارتفاع بالابری | mm | 3000 | 3000 | ||
7 | ارتفاع آزاد بالابری | mm | 150 | 150 | |||
8 | اندازه شاخک | طول x عرض x ضخامت | mm | 50x150x1070 | 50x150x1070 | ||
9 | محدوده تنظیم شاخک | کمترین / بیشترین | mm | 300 / 1380 | 300 / 1380 | ||
10 | زاویه شیب دکل | جلو / عقب | Deg | 6/12 | 6/12 | ||
11 | اورهنگ جلو | mm | 590 | 595 | |||
12 | اورهنگ عقب | mm | 585 | 625 | |||
13 | حداقل فاصله از زمین (پایین دکل) | mm | 175 | 175 | |||
14 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 3260 | 3310 | ||
15 | عرض دستگاه | mm | 1490 | 1490 | |||
16 | ارتفاع دکل درحالت بسته | mm | 2265 | 2265 | |||
17 | ارتفاع دکل در حالت باز | mm | 4230 | 4230 | |||
18 | ارتفاع سقف محافظ | mm | 2265 | 2265 | |||
19 | شعاع چرخش (بیرونی) | mm | 2920 | 2960 | |||
20 | حداقل پهنای راهروی انباشته سازی | mm | 2600 | 2630 | |||
عملکرد | 21 | سرعت | سرعت حرکت دستگاه (بدون بار) | km/h | 22 | 22 | |
22 | سرعت بالابری (با بار) | mm/s | 440 | 440 | |||
23 | سرعت پایین آوری (با بار) | mm/s | 400 | 400 | |||
24 | حداکثر نیروی کشش (با بار / بدون بار) | KN | 23 | 23 | |||
25 | حداکثر شیب قابل عبور به وسیله دستگاه (با بار) | % | 18 | 15 | |||
شاسی | 26 | لاستیک | جلو | 300-15-18PR | 300-15-18PR | ||
27 | عقب | 7.00-12-12PR | 7.00-12-12PR | ||||
28 | رویه لاستیک | جلو | mm | 1190 | 1190 | ||
29 | عقب | mm | 1130 | 1130 | |||
30 | فاصله دو محور | mm | 2100 | 2100 | |||
31 | ظرفیت مخزن سوخت | L | / | / | |||
وزن | 32 | وزن دستگاه بدون بار | kg | 6500 | 6720 | ||
33 | میزان توزیع بار | بارگیری شده | محور جلو | kg | 9650 | 10320 | |
34 | محور عقب | kg | 1350 | 1400 | |||
35 | بدون بار | محور جلو | kg | 2840 | 2960 | ||
36 | محور عقب | kg | 3660 | 3760 | |||
باطری | 37 | باطری | ولتاژ / ظرفیت | V/Ah | 12/60 | 12/60 | |
انتقال قدرت | 38 | انتقال قدرت | سازنده | China | China | ||
39 | نوع | پاورشیفت | پاورشیفت | ||||
40 | Stage | F/R | 2/1 | 2/1 | |||
41 | فشار کاری (برای متعلقات) | Mpa | 19 | 19 |
مشخصات | 1 | مدل | FB40/45-MJZ | FB50-MJZ | ||
2 | ظرفیت | kg | 4500 | 5000 | ||
3 | مرکز بار | mm | 500 | |||
4 | ارتفاع بالابری | mm | 3000 | |||
5 | ارتفاع آزاد بالابری | mm | 150 | 155 | ||
6 | اندازه شاخک | طول x عرض x ضخامت | mm | 150×50×1070 | 150×55×1070 | |
7 | زاویه شیب | جلو / عقب (α°/β°) | Deg | 5/10 | ||
اندازه | 8 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 2863 | |
9 | عرض دستگاه | mm | 1495 | |||
10 | ارتفاع دکل درحالت بسته | mm | 2265 | |||
11 | ارتفاع دکل در حالت باز | mm | 4220 | |||
12 | ارتفاع تا حفاظ | mm | 2350 | |||
13 | شعاع چرخش | حداقل | mm | 2557 | ||
14 | اورهنگ جلو | mm | 570 | 575 | ||
15/16 | رویه لاستیک | جلو / عقب | mm | 1240/1050 | ||
17 | فاصله از زمین | حداقل | mm | 154 | ||
18 | فاصله دو محور | mm | 1800 | |||
19 | بسط شاخک | حداقل / حداکثر | mm | 300/1380 | ||
20 | پهنای راهروی مورد نیاز با در نظر گرفتن پالت | 1000×1200 از پهنا | mm | 4402 | ||
21 | 800×1200 از درازا | mm | 4828 | |||
عملکرد | 22 | سرعت | حرکت (با بار) | km/h | 13.5 | |
23 | حرکت (بدون بار) | km/h | 14.5 | |||
24 | بالابری (با بار) | mm/s | 290 | 280 | ||
25 | بالابری (بدون بار) | mm/s | 440 | 420 | ||
26 | شیب قابل صعود | با بار | % | 20 | 20 | |
27 | بدون بار | % | 20 | 20 | ||
28 | وزن کل دستگاه | شامل جعبه باطری | kg | 6912 | 7212 | |
29 | لاستیک | جلو×2 | 250-15 | |||
30 | عقب×2 | 21×8-9 | ||||
حرکت | 31 | موتور | موتور محرکه | kw | S11*2 | S11*2 |
32 | موتور پمپ | kw | S12*2 | S12*2 | ||
33 | باطری | استاندارد (اختیاری) | V/Ah | 80/700 | 80/775 | |
34 | کنترلر | نوع | AC | AC | ||
35 | سازنده | ZAPI | ZAPI | |||
36 | فشار کاری (برای متعلقات) | Mpa | 20 |
مشخصات | 1 | مدل | FB16S-MJZ | FB18S-MJZ | FB20S-MJZ | ||
2 | ظرفیت | kg | 1600 | 1800 | 2000 | ||
3 | مرکز بار | mm | 500 | ||||
4 | ارتفاع بالابری | mm | 3000 | ||||
5 | ارتفاع آزاد بالابری | mm | 0 | ||||
6 | اندازه شاخک | طول x عرض x ضخامت | mm | 920×100×35 | |||
7 | زاویه شیب | جلو / عقب (α°/β°) | Deg | 6.5°/6.5° | |||
اندازه | 8 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 1979 | 1979 | 2094 |
9 | عرض دستگاه | mm | 1070 | 1070 | 1140 | ||
10 | ارتفاع دکل درحالت بسته | mm | 1975 | 1975 | 1975 | ||
11 | ارتفاع دکل در حالت باز | mm | 4010 | 4010 | 4010 | ||
12 | ارتفاع تا حفاظ | mm | 1971 | 2011 | |||
13 | شعاع چرخش | حداقل | mm | 1643 | 1643 | 1758 | |
14 | اورهنگ جلو | mm | 371 | ||||
15/16 | رویه لاستیک | جلو / عقب | mm | 924/186 | 924/186 | 942/186 | |
17 | فاصله از زمین | حداقل | mm | 90 | |||
18 | فاصله دو محور | mm | 1400 | 1400 | 1515 | ||
19 | بسط شاخک | حداقل / حداکثر | mm | 200 / 890 | |||
20 | پهنای راهروی مورد نیاز با در نظر گرفتن پالت | 1000×1200 از پهنا | mm | 3340 | 3340 | 3445 | |
21 | 800×1200 از درازا | mm | 3464 | 3464 | 3579 | ||
عملکرد | 22 | سرعت | حرکت (با بار) | km/h | 13 | 13 | 13 |
23 | حرکت (بدون بار) | km/h | 13 | 13 | 13 | ||
24 | بالابری (با بار) | mm/s | 290 | 280 | 255 | ||
25 | بالابری (بدون بار) | mm/s | 445 | 435 | 435 | ||
26 | شیب قابل صعود | با بار | % | 15 | |||
27 | بدون بار | % | 15 | ||||
28 | وزن کل دستگاه | شامل جعبه باطری | kg | 3080 | 3140 | 3430 | |
29 | لاستیک | جلو×2 | 18×7-8 | 18×7-8 | 200/50-10 | ||
30 | عقب×2 | 15×41/2-8 | |||||
حرکت | 31 | موتور | موتور محرکه | kw | 4×2 | 4×2 | 4×2 |
32 | موتور پمپ | kw | 9.2 | 11 | 11 | ||
33 | باطری | استاندارد (اختیاری) | V/Ah | 48/500 | 48/500 | 48/620 | |
34 | کنترلر | نوع | AC | ||||
35 | سازنده | ZAPI | |||||
36 | فشار کاری (برای متعلقات) | Mpa | 14.5 | 17.5 |
عملکرد | 1 | مدل | FBR13-M1JZ | FBR15-M1JZ | FBR20-M1JZ | FBR15-M3JZE | FBR20-M3JZE | |
2 | انرژی مصرفی | باطری | ||||||
3 | عملکرد | ایستاده | نشسته | |||||
4 | ظرفیت بارگیری | Q(kg) | 1300 | 1500 | 2000 | 1500 | 2000 | |
5 | ارتفاع بالابری | h3(mm) | 3000 | |||||
6 | مرکز بار | C(mm) | 500 | |||||
7 | زاویه حمل شاخک (رو به جلو / رو به عقب) | α/β(deg) | 3°/5° | |||||
8 | سرعت حرکت (با بار / بدون بار) | (km/h) | 8.0/8.5 | 8.8/9.0 | 8.8/9.0 | 8.8/9.0 | 8.8/9.0 | |
9 | سرعت بالابری (با بار) | (mm/s) | 175 | 240 | 220 | 260 | 280 | |
10 | حداکثر شیب قابل صعود (با بار) | (%) | 10 | |||||
11 | حداقل شعاع چرخش | Wa(mm) | 1620 | 1725 | 1775 | 1690 | 1775 | |
12 | محدوده در دسترس | X(mm) | 700 | 600 | 645 | 550 | 650 | |
13 | فاصله دو محور | Y(mm) | 1360 | 1470 | 1520 | 1425 | 1500 | |
14 | ترمز پایی | Mech | electromagnetic | electromagnetic | Hyd | |||
اندازه و وزن | 15 | طول کل | l1(mm) | 2125 | 2340 | 2350 | 2385 | 2400 |
16 | طول بدنه اصلی | l2(mm) | 1055 | 1270 | 1280 | 1315 | 1330 | |
17 | عرض کل | b1(mm) | 1045 | 1205 | 1216 | 1255 | 1266 | |
18 | ارتفاع دکل درحالت بسته | h1(mm) | 2080 | 2090 | 2080 | |||
19 | ارتفاع آزاد بالابری | h2(mm) | 330 | |||||
20 | ارتفاع دکل درحالت باز | h4(mm) | 3960 | 4025 | ||||
21 | ارتفاع سقف محافظ | h5(mm) | 2210 | 2260 | 2100 | |||
22 | اندازه شاخک (طول×عرض×ضخامت) | (mm) | 35×920x100 | 35×122×920 | 40×122×920 | 35×122×920 | 40×122×920 | |
23 | محدوده تنظیم شاخک (کمترین / بیشترین) | (mm) | 260/700 | 286/758 | 286/758 | |||
24 | حداقل فاصله از زمین | h6(mm) | 80 | |||||
25 |
عرض راهرو با در نظر گرفتن پالت (1200×1200) |
Ast1(mm) | 2710 | 2910 | 2920 | 2945 | 2960 | |
26 | عرض راهرو با در نظر گرفتن پالت (1000×1000) | Ast2(mm) | 2495 | 2690 | 2700 | 2725 | 2750 | |
27 | وزن کل دستگاه | (kg) | 2150 | 2670 | 2725 | 2850 | 3000 | |
نیروی محرکه | 28 | موتور محرک | (Kw) | 2.5 | 4.5 | 4.5 | 4.5 | 4.5 |
29 | موتور بالابر | (Kw) | 3.5 | 11 | 11 | 11 | 11 | |
30 | باطری: ولتاژ / ظرفیت (5h) استاندارد (آپشن) |
(V/Ah) | 48/210 | 48/420 | 48/480 | |||
لاستیک ها | 31 | لاستیک ها | Polyurethane Solid tyre | |||||
32 | اندازه لاستیک جلو | (mm) | ¢250×70 | ¢250×120 | ¢285×108 | ¢343×108 | ||
33 | اندازه لاستیک محرک | (mm) | ¢381×130 | ¢381×130 | ¢343×132 | |||
34 | اندازه لاستیک تراز کننده | (mm) | ¢178×75 | ¢178×75 | - | |||
35 | پهنای مسیر (جلو) | (mm) | 975 | 1070 | 1110 | 1125 | ||
36 | پهنای مسیر (عقب) | (mm) | 490 | 580 | - | |||
دیگر | 37 | سیستم فرمان | Hyd | |||||
38 | سیستم کنترل سرعت | ZAPI | ZAPI | ZAPI | ZAPI | ZAPI |
مشخصات | 1 | مدل | FB16S-MHJZ | |||
2 | پاور | ZAPI | ||||
3 | ظرفیت | kg | 1600 | |||
4 | مرکز بار | mm | 500 | |||
5 | ارتفاع بالابری | mm | 3000 | |||
6 | ارتفاع آزاد بالابری | mm | 0 | |||
7 | اندازه شاخک | (طول×عرض×ضخامت) | mm | 920×100×35 | ||
8 | زاویه شیب | F/R(α°/β°) | Deg | 3°/6° | ||
ابعاد | 9 | ابعاد کلی | طول دستگاه (بدون شاخک) | mm | 1919 | |
10 | عرض | mm | 1078 | |||
11 | ارتفاع دکل درحالت بسته | mm | 1975 | |||
12 | ارتفاع دکل در حالت باز | mm | 4010 | |||
13 | ارتفاع تا حفاظ | mm | 1952 | |||
14 | شعاع چرخش | mm | 1544 | |||
15 | اورهنگ جلو | mm | 376 | |||
16/17 | رویه لاستیک | جلو / عقب | mm | 930/0 | ||
18 | حداقل فاصله از زمین | mm | 85 | |||
19 | فاصله دو محور | mm | 1245 | |||
20 | بسط شاخک | حداقل / حداکثر | mm | 200/890 | ||
21 | پهنای راهروی مورد نیاز با در نظر گرفتن پالت | 1000×1200 از پهنا | mm | 3245 | ||
22 | 800×1200 از درازا | mm | 3370 | |||
عملکرد | 23 | سرعت | حرکت (با بار) | km/h | 12 | |
24 | حرکت (بدون بار) | km/h | 13 | |||
25 | بالابری (با بار) | mm/s | 280 | |||
26 | بالابری(بدون بار) | mm/s | 440 | |||
27 | شیب قابل صعود | با بار | % | 10 | ||
28 | بدون بار | % | 10 | |||
29 | وزن دستگاه بدون بار | شامل جعبه باطری | kg | 3240 | ||
30 | لاستیک | جلو×2 | 18×7-8 | |||
31 | عقب×1 | 18×7-8 | ||||
حرکت | 32 | موتور | موتور محرکه | kw | 4.5 | |
33 | موتور پمپ | kw | 11 | |||
34 | باطری | استاندارد (آپشن) | V/Ah | 48/400 | ||
35 | فشار کاری (برای متعلقات) | Mpa | 14.5 |
General | 1 | Model | FD18T-C2WE3 | FD25T-C2WE3 | FD35T-C2WE3 | |||
2 | Power type | Diesel | ||||||
3 | Rated capacity | Kg | 1800 | 2500 | 3500 | |||
4 | Load centre | mm | 500 | |||||
Characteristic &Dimension |
5 | Lift height | mm | 3000 | ||||
6 | Free lift height | mm | 105 | 160 | 165 | |||
7 | Fork size | L×W×T | mm | 1070x100x35 | 1070x122x40 | 1220x122x45 | ||
8 | Fork regulating range | Min./Max. | mm | 200-1310 | 250-1160 | |||
9 | Mast tilt angle | F/R | Deg | 10°/12° | ||||
10 | Front overhang | mm | 509 | 586 | 601 | |||
11 | Rear overhang | mm | 520 | 520 | 520 | |||
12 | Min. ground clearance | mm | 250 | 270 | ||||
14 | Overall dimensions | Length to face of fork (without fork) | mm | 2910 | 2946 | 2956 | ||
15 | Overall width | mm | 1440 | 1557.5 | 1600.5 | |||
16 | Mast lowered height | mm | 2148 | 2265 | 2330 | |||
17 | Mast extended height (with backrest) | mm | 4150 | 4175 | 4305 | |||
18 | Overhead guard height | mm | 2256.5 | 2256.5 | 2276 | |||
19 | Turning radius(outside) | mm | 2840 | 2870 | 2870 | |||
20 | Min. right angle stacking aisle width (add load length and clearance) | mm | 4760 | 4726 | 4741 | |||
Performance | 21 | Speed | Travel(Unladen/Laden) | Km/h | 20/18 | 20/18 | 22/22 | |
22 | Lifting(Laden) | mm/s | 590 | 570 | 450 | |||
23 | Lowering(Laden) | mm/s | 450 | 600 | 540 | |||
24 | Max. Drawbar pull(Laden/unladen) | KN | 13 | 17 | ||||
25 | Max. Gradeability(Laden) | % | 20 | 20 | 16 | |||
Tyre | 26 | Tyre | Front | 12-16.5-12PR | 12-16.5-12PR | 14-17.5-14PR | ||
Rear | 27×10-12-12PR | 27×10-12-12PR | 27×10-12-12PR | |||||
27 | Tread | Front | mm | 1125 | 1250.5 | |||
Rear | mm | 1185 | 1205 | |||||
28 | Tyre pressure | Front | bar | 620 | 680 | 680 | ||
Rear | bar | 650 | 650 | 650 | ||||
29 | Seat to ceiling inside height | mm | 1025 | 1010 | ||||
30 | Wheelbase | mm | 1880 | |||||
Weight | 31 | Self weight | kg | 3700 | 4465 | 5180 | ||
32 | Weight Distribution | Laden | Front Axle | kg | 4730 | 5990 | 7725 | |
33 | Rear Axle | kg | 770 | 975 | 955 | |||
34 | Unladen | Front Axle | kg | 1665 | 1785 | 2070 | ||
35 | Rear Axle | kg | 2035 | 2680 | 3110 | |||
Power &Transmission |
36 | Battery | Voltage/Capacity | V/Ah | 12/90 | 12/90 | 12/90 | |
37 | Engine | Model | 4TNE98-BQFLC | |||||
38 | Manufacture | YANMAR | ||||||
39 | Rated output/r.p.m. | Kw | 42.1/2300 | |||||
40 | Rated torque/r.p.m. | N.m | 186-206/1700 | |||||
41 | No. of cylinder | 4 | ||||||
42 | Bore×Stroke | mm | 98×110 | |||||
43 | Displacement | L | 3.318 | |||||
44 | Fuel tank capacity | L | 55 | |||||
45 | Transmission | Manufacture | China | |||||
46 | Type | YQXD30-XH | YQXD40MKS-XH | |||||
47 | Stage | F/R | 1/1 | |||||
48 | Operating pressure(For attachments) | Mpa | 16.5 | 20 | ||||
49 | Min. right angle stacking aisle width | mm | 2840 | 2615 |
General | 1 | Model | FD40T-C2WP3 | FD50T-C2WP3 | |||
2 | Power type | Diesel | Diesel | ||||
3 | Rated capacity | Kg | 4000 | 5000 | |||
4 | Load centre | mm | 600 | 600 | |||
Characteristic &Dimension |
5 | Lift height | mm | 3000 | 3000 | ||
6 | Free lift height | mm | 145 | 145 | |||
7 | Fork size | L×W×T | mm | 1220*150*50 | 1220*150*55 | ||
8 | Fork regulating range | Min./Max. | mm | 300/1954 | 300/1954 | ||
9 | Mast tilt angle | F/R | Deg | 15°/15° | 15°/15° | ||
10 | Front overhang | mm | 732 | 732 | |||
11 | Rear overhang | mm | 764 | 764 | |||
12 | Ground clearance | Middle of frame(Unladen/Laden) | mm | 374/354 | 374/354 | ||
13 | Bottom of mast(Unladen/Laden) | mm | 320/320 | 320/320 | |||
14 | Overall dimensions | Length to face of fork (without fork) | mm | 3622 | 3622 | ||
15 | Overall length(with fork) | mm | 4837 | 4837 | |||
16 | Wheel width | mm | 2055 | 2055 | |||
17 | Frame width | mm | 2067 | 2067 | |||
18 | Mast lowered height | mm | 2565 | 2565 | |||
19 | Mast extended height (with backrest) | mm | 4170 | 4170 | |||
20 | Overhead guard height | mm | 2545 | 2545 | |||
21 | Min. turning radius | mm | 3540 | 3540 | |||
Performance | 22 | Speed | Travel(Unladen/Laden) | Km/h | 22/21 | 22/21 | |
23 | Lifting(Unladen/Laden) | mm/s | 570/500 | 570/500 | |||
24 | Pressure | Laden lifting(normal/max) | Mpa | 15.6/19 | 15.6/19 | ||
25 | Unladen lifting(normal/max) | Mpa | 2.6/19 | 2.6/19 | |||
26 | Laden tilting(normal/max) | Mpa | front 1;rear 12/front 19; rear 19 | front 1;rear 12/front 19; rear 19 | |||
27 | Max. Drawbar pull(Laden/unladen) | KN | 50 | 50 | |||
28 | Max. Gradeability(Loaden/unladen) | % | 30/32 | 30/32 | |||
Tyre | 29 | Tyre | Front | 445-65-22.5PR/1175 | 445-65-22.5PR/1175 | ||
Rear | 12.5/80-18/958 | 12.5/80-18/958 | |||||
30 | Tread | Front | mm | 1620 | 1620 | ||
Rear | mm | 1720 | 1720 | ||||
31 | Wheelbase | mm | 2125 | 2125 | |||
Weight | 32 | Self weight | kg | 7960 | 8450 | ||
33 | Braking distance | m | ≤6 | ≤6 | |||
Transmission | 38 | Engine | Model | 1104C-44T | 1104C-44T | ||
39 | Manufacture | PERKINS | PERKINS | ||||
40 | Rated output/r.p.m. | Kw | 74.5/2300 | 74.5/2300 | |||
41 | Rated torque/r.p.m. | N.m | 415/1350 | 415/1350 | |||
42 | No. of cylinder | 4 | 4 | ||||
43 | Bore×Stroke | mm | 105×127 | 105×127 | |||
44 | Displacement | L | 4.4 | 4.4 | |||
45 | Transmission | Manufacture | China | China | |||
46 | Type | Powershift | Powershift | ||||
47 | Stage | F/R | 2/1 | 2/1 |
1 | Model | FD18T-C4WE3 | FD25T-C4WE3 | FD35T-C4WE3 | ||||
2 | Power type | Diesel | ||||||
3 | Rated capacity | Kg | 1800 | 2500 | 3500 | |||
4 | Load centre | mm | 500 | 500 | 500 | |||
5 | Lifting height | mm | 3000 | 3000 | 3000 | |||
6 | Free lift | mm | 105 | 160 | 165 | |||
7 | Fork size | L×W×T | mm | 1070×100×35 | 1070×122×40 | 1220×122×45 | ||
8 | Fork regulating range | Min./Max. | mm | 200-1315 | 250-1310 | 250-1500 | ||
9 | Mast tilt angle | F/R | Deg | 10/12 | 10/12 | |||
10 | Front overhang | mm | 509 | 586 | 601 | |||
11 | Rear overhang | mm | 600 | 600 | ||||
12 | Min.ground clearance(drive steering axle) | mm | 219 | 219 | ||||
13 | Overall dimensions | Length to face of fork(without fork) | mm | 2990 | 3066 | 3081 | ||
14 | Overall width | mm | 1450 | 1450 | 1600 | |||
15 | Mast lowered height | mm | 2148 | 2265 | 2330 | |||
16 | Mast extended height(with backrest) | mm | 4150 | 4175 | 4305 | |||
17 | Overhead guard height | mm | 2257 | 2257 | 2276 | |||
18 | Turning radius | mm | 3120 | 3120 | 3120 | |||
19 | Min. right angle stacking aisle width | Pallet size a12=1000,b12=1200 | mm | 4629 | 4706 | 4921 | ||
Pallet size a12=1200,b12=800 | mm | 4829 | 4906 | 4871 | ||||
20 | Min. right angle stacking aisle width(pallet size a12=1200,b12=1200) | mm | 2670 | 2725 | ||||
21 | Speed | Travel(Laden/Unladen) | Km/h | 19/20 | 19/20 | 18/19 | ||
22 | Lifting(Laden) | mm | 610 | 600 | 485 | |||
23 | Lowering(Laden) | mm | 450 | 450 | 450 | |||
24 | Max. Drawbar pull(Laden) | KN | 38 | 38 | 38 | |||
25 | Max. Gradeability(Laden) | % | 80 | 50 | 45 | |||
26 | Tyre | Front | 12-16.5-12PR | 12-16.5-12PR | 14-17.5L-14PR | |||
27 | Rear | 10.0/75-15.3 | 10.0/75-15.3 | |||||
28 | Tread | Front | mm | 1123 | 1123 | 1250 | ||
29 | Rear | mm | 1190 | 1190 | 1190 | |||
30 | Wheelbase | mm | 1880 | 1880 | ||||
31 | Self weight | kg | 4330 | 4830 | 5535 | |||
32 | Weight distribution | Laden | Front axle | kg | 4954 | 6597 | 8131 | |
33 | Rear axle | kg | 806 | 733 | 904 | |||
34 | Unladen | Front axle | kg | 1584 | 2173 | 2490 | ||
35 | Rear axle | kg | 2376 | 2657 | 3045 | |||
36 | Battery | Voltage/Capacity | V/Ah | 12/90 | ||||
37 | Engine | Model | 4TNE98-BQFLC | |||||
38 | Manufacture | YANMAR | ||||||
39 | Rated output/r.p.m. | Kw | 42.1/2300 | |||||
40 | Rated torque/r.p.m. | N.m | 186-206/1700 | |||||
41 | No. of cylinder | 4 | ||||||
42 | Bore×Stroke | mm | 98×110 | |||||
43 | Displacement | L | 3.318 | |||||
44 | Fuel tank capacity | L | 55 | |||||
45 | Transmission | Manufacture | China | |||||
46 | Type | FSDT35Ⅰ | ||||||
47 | Stage | F/R | 2/1 | |||||
48 | Operating pressure | Mpa | 17 | 20 | 20 |
1 | Model | FD25J-C4WE | FD35J-C4WE | ||||
2 | Power type | diesel | diesel | ||||
3 | Rated capacity | Kg | 2500 | 3500 | |||
4 | Load centre | mm | 500 | 500 | |||
5 | Lift height | mm | 3000 | 3000 | |||
6 | Free lift height | mm | 160 | 165 | |||
7 | Fork size | L×W×T | mm | 1070×125×40 | 1220×125×45 | ||
8 | Fork regulating range | Min./Max. | mm | 250-1560 | 250-1560 | ||
9 | Mast tilt angle | F/R | Deg | 10/12 | 10/12 | ||
10 | Front overhang | mm | 680 | 680 | |||
11 | Rear overhang | mm | 590 | 597 | |||
12 | Min.ground clearance | mm | 394.5 | 410 | |||
13 | Overall dimensions | Length to face of fork (without fork) | mm | 3182 | 3227 | ||
14 | Overall width | mm | 1980 | 1980 | |||
15 | Mast lowered height | mm | 2454 | 2470 | |||
16 | Mast extended height (with backrest) | mm | 4270 | 4400 | |||
17 | Overhead guard height | mm | 2250 | 2250 | |||
18 | Min. turning radius | mm | 4275 | 4295 | |||
19 | Min. right angle stacking aisle width(add load length and clearance) | mm | 8375 | 8395 | |||
20 | Speed | Travel(Unladen) | Km/h | 20 | 20 | ||
21 | Lifting(Laden) | mm/s | 540 | 450 | |||
22 | Lowering(Laden) | mm/s | 630 | 540 | |||
23 | Max. Drawbar pull(Laden/unladen) | KN | 34.3 | 34.3 | |||
24 | Max. Gradeability(Loaden) | % | 38 | 38 | |||
25 | Tyre | Front | 405/70-20-14PR | 405/70-20TL | |||
Rear | 10.0/75-15.3-14PR | 10.0/75-15.3 | |||||
26 | Tread | Front | mm | 1570 | 1570 | ||
Rear | mm | 1440 | 1440 | ||||
27 | Wheelbase | mm | 1950 | 1950 | |||
28 | Self weight | kg | 4900 | 5750 | |||
29 | Weight Distribution | Laden | Front axle | kg | 6290 | 7990 | |
30 | Rear axle | kg | 1110 | 1260 | |||
31 | Unladen | Front axle | kg | 2265 | 2450 | ||
32 | Rear axle | kg | 2635 | 3300 | |||
33 | Battery | Voltage/Capacity | V/Ah | 12/90 | 12/90 | ||
34 | Engine | Model | 4TNE98-BQFLC | 4TNE98-BQFLC | |||
35 | Manufacture | YANMAR | YANMAR | ||||
36 | Rated output/r.p.m. | Kw | 44.3/2300 | 44.3/2300 | |||
37 | Rated torque/r.p.m. | N.m | 186-206/1700 | 186-206/1700 | |||
38 | No. of cylinder | 4 | 4 | ||||
39 | Bore×Stroke | mm | 98×110 | 98×110 | |||
40 | Displacement | L | 3.319 | 3.319 | |||
41 | Fuel tank capacity | L | 60 | 60 | |||
42 | Transmission | Manufacture | DANA | DANA | |||
43 | Type | Front axle | 112 | 112 | |||
44 | Rear axle | 211 | 211 | ||||
45 | Transfer case | 311 | 311 | ||||
46 | Stage | F/R | 1/1 | 1/1 | |||
47 | Static system pressure | Mpa | 40 | 40 | |||
48 | Operating pressure(For attachments) | Mpa | 20 | 20 | |||
49 | Min.right angle stacking aisle width | mm | 2980 | 3000 |
Model | FD135T-MGU | FD160T-MXGU | FD135T-MWS-1 | FD160T-MXWS-1 | FD135T-MWS-2 | FD160T-MXWS-2 | ||||
Power type | Diesel | Diesel | Diesel | Diesel | Diesel | Diesel | ||||
Rated capacity | Kg | 13500 | 16000 | 13500 | 16000 | 13500 | 16000 | |||
Load center | mm | 900 | 600 | 900 | 600 | 900 | 600 | |||
Lift height | mm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |||
Mast tilt angle | front/rear | Deg | 6\12 | 6\12 | 6\12 | 6\12 | 6\12 | 6\12 | ||
Fork | Fork dimension (L×W×T) |
1800×200 ×90 |
1500×200 ×90 |
1800×200 ×90 |
1500×200 ×90 |
1800×200 ×90 |
1500×200 ×90 |
|||
Fork regulating range |
840-2150 | 840-2150 | 840-2150 | 840-2150 | 840-2150 | 840-2150 | ||||
Max.sideshifte r range |
mm | 630(±315) | 630(±315) | 630(±315) | 630(±315) | 630(±315) | 630(±315) | |||
Min. Ground clearance (Bottom of mast) |
mm | 250 | 250 | 250 | 250 | 250 | 250 | |||
Overall dimension | Overall length (include forks) |
mm | 7150 | 6850 | 7150 | 6850 | 7150 | 6850 | ||
Overall width | mm | 2430 | 2430 | 2430 | 2430 | 2430 | 2430 | |||
Overall height |
Driver's cabin |
mm | 3190 | 3190 | 3190 | 3190 | 3190 | 3190 | ||
Mast | mm | 3870 | 3870 | 3870 | 3870 | 3870 | 3870 | |||
Min.turning radius | mm | 5100 | 5100 | 5100 | 5100 | 5100 | 5100 | |||
Wheelbase | mm | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||
Tread | Front | mm | 1743 | 1743 | 1743 | 1743 | 1743 | 1743 | ||
Rear | mm | 2050 | 2050 | 2050 | 2050 | 2050 | 2050 | |||
Tyre | Front | 11.00-20-18PR | 12.00-20-20PR | 11.00-20-18PR | 12.00-20-20PR | 11.00-20-18PR | 12.00-20-20PR | |||
Rear | 11.00-20-18PR | 12.00-20-20PR | 11.00-20-18PR | 12.00-20-20PR | 11.00-20-18PR | 12.00-20-20PR | ||||
Spead | Travel(Unladen) | km/h | 26 | 26 | 26 | |||||
Lifting(Laden) | mm/sec | 350 | 350 | 350 | ||||||
Lowering(Laden) | mm/sec | 380 | 380 | 380 | ||||||
Max.Drawbar pul l (Laden) |
KN | 100 | 100 | 100 | ||||||
Max.Gradeability (Laden) |
% | 22 | 22 | 22 | ||||||
Self weight | Kg | 21000 | 21500 | 21000 | 21500 | 21000 | 21500 | |||
Engine | Model | YC6B160Z-T20 | QSB6.7-C173 | QSB6.7-C173 | ||||||
Manufacturer | Yuchai | Cummins | Cummins | |||||||
Rated output/r.p.m. | Kw | 118/2200 | 129/2200 | 129/2200 | ||||||
Rated torque/r.p.m. | Nm | 560/1500 | 799/1400 | 799/1400 | ||||||
No. of cylinder | 6 | 6 | 6 | |||||||
Bore x stroke | mm | 108×125 | 107×124 | 107×124 | ||||||
Displacement | L | 6.871 | 6.7 | 6.7 | ||||||
Fuel tank capacity | L | 140 | 140 | 140 | ||||||
Transimission | Manufacturer | 杭齿 | 杭齿 | ZF | ||||||
Model | 3WG181 | WG181-4644 083 353 |
3WG171 | |||||||
Stage | front/rear | 3\3 | 3\3 | 3\3 | ||||||
Battery | Voltage/Capacity | V/Ah | 2×12/180 | 2×12/120 | 2×12/120 | |||||
Operating pressure (For attachments) |
Mpa | 19 | 19 | 19 |
General | 1 | Model | FD140T- MWK3 |
FD160T- MWK3 |
FD180T-MWK3 | ||||
2 | Power Type | Diesel | |||||||
3 | Rated Capacity | kg | 14000 | 16000 | 18000 | ||||
4 | Load Centre | mm | 1220 | 1220 | 1220 | ||||
Characteristic & Dimension |
5 | Lift height | mm | 4000 | |||||
6 | Mast tilt angle | F/R | Deg | 6°/12° | |||||
7 | Fork | L×W×T | mm | 2440×250 ×100 |
2440×250 ×105 |
2440×250 ×110 |
|||
8 | Regulating range | mm | 810-2140 | ||||||
9 | Max. side shifter | mm | 650(±325) | 660(±330) | 660(±330) | ||||
10 | Front overhang (Wheel center to fork face) |
mm | 1060 | ||||||
11 | Rear Overhang | mm | 1000 | ||||||
12 | Ground clearance (Bottom of mast) |
mm | 220 | ||||||
13 | Overall demensions | Overall length (include forks) |
mm | 8300 | 8300 | 8300 | |||
14 | Overall width | mm | 2535 | ||||||
15 | Overall height | Driver's cab | mm | 3280 | |||||
16 | Mast | mm | 3915 | ||||||
18 | Min. turning radius (outside) | mm | 5300 | ||||||
19 | Types | Front | 12.00-24-20PR | ||||||
20 | Rear | 12.00-20-20PR | |||||||
21 | Tread | Front | mm | 1850 | |||||
22 | Rear | mm | 2120 | ||||||
23 | Wheelbase | mm | 3800 | ||||||
Performance | 24 | Speed | Travel (Unladen) | km/h | 30 | ||||
25 | Lifting (Laden) | mm/s | 320 | 320 | 320 | ||||
26 | Lowering (Laden) | mm/s | 380 | ||||||
27 | Max.Drawbar pull (Laden) | KN | 125 | ||||||
28 | Max.Gradeability (Laden) | % | 25 | ||||||
Weight | 29 | Self weight | kg | 25700 | 25800 | 26300 | |||
30 | Weight Distribution | Laden | Front Axle | kg | 35100 | 38400 | 41600 | ||
31 | Rear Axle | kg | 4500 | 3400 | 2700 | ||||
32 | Unladen | Front Axle | kg | 12700 | 12800 | 12800 | |||
33 | Rear Axle | kg | 12900 | 13000 | 13500 | ||||
Power & Transmission |
34 | Battery | Voltage/Capacity | V/Ah | 2×12/120 | ||||
35 | Engine | Model | QSB6.7-C190 | ||||||
36 | Manufacture | Cummins | |||||||
37 | Rated output/r.p.m. | kw | 142/2300 | ||||||
38 | Rated torque/r.p.m. | N·m | 930/1500 | ||||||
39 | No.of cylinder | 6 | |||||||
40 | Bore×Stroke | mm | 107×124 | ||||||
41 | Displacement | L | 6.7 | ||||||
42 | Fuel tank capacity | L | 150 | ||||||
43 | Transmission | Manufacture | ZF | ||||||
44 | Type | 3WG171 | |||||||
45 | Stage | F/R | 3/3 | ||||||
46 | Drive axle | Manufacturer | Chinese Huachen | ||||||
47 | service brake | Wet Multi-disk Brake | |||||||
48 | parking brake | Caliper disc brake | |||||||
49 | Operating pressure (For attachments) |
Mpa | 19 |
General | 1 | Model | FD200T-MWM3 | FD230T-MWM3 | FD250T-MWM3 | FD280TX-MWT3 | FD300TX-MWT3 | FD320T-MWT3 | ||||
2 | Power Type | Diesel | ||||||||||
3 | Rated Capacity | kg | 20000 | 23000 | 25000 | 28000 | 30000 | 32000 | ||||
4 | Load Centre | mm | 1220 | |||||||||
Characteristic & Dimension |
5 | Lift height | mm | 4000 | ||||||||
6 | Mast tilt angle | F/R | Deg | 6°/12° | ||||||||
7 | Fork | L×W×T | mm | 2440 ×300 ×105 |
2440 ×300 ×110 |
2440 ×300 ×110 |
2440 ×300 ×110 |
2440 ×320 ×110 |
2440 ×320 ×110 |
|||
8 | Regulating range | mm | 1040-2660 | 1360-2980 | ||||||||
9 | Max. side shifter | mm | 810(±405) | |||||||||
10 | Front overhang (Wheel center to fork face) |
mm | 1200 | 1200 | 1260 | |||||||
11 | Rear Overhang | mm | 1100 | 1200 | 1260 | |||||||
12 | Ground clearance (Bottom of mast) |
mm | 300 | |||||||||
13 | Overall demensions |
Overall length (include forks) |
mm | 9240 | 9740 | |||||||
14 | Overall width |
mm | 3020 | 3420 | ||||||||
15 | Overall height |
Driver's cab | mm | 3580 | 3800 | |||||||
16 | Mast | mm | 4250 | 4390 | ||||||||
17 | Mast extended height |
mm | 6270 | 6270 | ||||||||
18 | Min. turning radius (outside) |
mm | 6100 | 6800 | ||||||||
19 | Types | Front | 14.00-24-24PR | 14.00-24-28PR | 14.00-24-28PR | 16.00-25-32PR | 16.00-25-32PR | 16.00-25-36PR | ||||
20 | Rear | 14.00-24-24PR | 14.00-24-28PR | 14.00-24-28PR | 16.00-25-32PR | 16.00-25-32PR | 16.00-25-36PR | |||||
21 | Tread | Front | mm | 2200 | 2490 | |||||||
22 | Rear | mm | 2300 | 2470 | ||||||||
23 | Wheelbase | mm | 4500 | 4800 | ||||||||
Performance | 24 | Speed | Travel (Unladen) |
km/h | 28 | 26 | ||||||
25 | Lifting (Laden) |
mm/s | 300 | 270 | 260 | |||||||
26 | Lowering (Laden) |
mm/s | 330 | 310 | ||||||||
27 | Max.Drawbar pull (Laden) |
KN | 160 | 250 | ||||||||
28 | Max.Gradeability (Laden) |
% | 25 | 20 | ||||||||
Weight | 29 | Self weight | kg | 35200 | 35400 | 36400 | 41500 | 42000 | 42800 | |||
30 | Weight Distribution |
Laden | Front Axle | kg | 49160 | 53870 | 56940 | 59170 | 62100 | 70300 | ||
31 | Rear Axle | kg | 6040 | 4530 | 4460 | 4830 | 4100 | 5700 | ||||
32 | Unladen | Front Axle | kg | 18400 | 18500 | 18500 | 18100 | 18100 | 21500 | |||
33 | Rear Axle | kg | 16800 | 16900 | 17900 | 17900 | 18100 | 22500 | ||||
Power & Transmission |
34 | Battery | Voltage/Capacity | V/Ah | 2×12/120 | |||||||
35 | Engine | Model | QSC8.3-C240 | QSC8.3-C260 | ||||||||
36 | Manufacture | Cummins | ||||||||||
37 | Rated output/r.p.m. | kw | 176/2200 | 194/2200 | ||||||||
38 | Rated torque/r.p.m. | N·m | 1085/1500 | 1180/1500 | ||||||||
39 | No.of cylinder | 6 | ||||||||||
40 | Bore×Stroke | mm | 117×135 | |||||||||
41 | Displacement | L | 8.3 | |||||||||
42 | Fuel tank capacity |
L | 250 | |||||||||
43 | Transmission | Manufacturer | ZF | |||||||||
44 | Type | 3WG211 | ||||||||||
45 | Stage | F/R | 3/3 | |||||||||
46 | Drive axle | Manufacturer | KESSLER | |||||||||
47 | Service brake | Wet Multi-disk Brake | ||||||||||
48 | Parking brake | Caliper disc brake | ||||||||||
49 | Operating pressure (For attachments) |
Mpa | 21 |
General | 1 | Model | FD200T-MWM3 | FD230T-MWM3 | FD250T-MWM3 | FD280TX-MWT3 | FD300TX-MWT3 | FD320T-MWT3 | ||||
2 | Power Type | Diesel | ||||||||||
3 | Rated Capacity | kg | 20000 | 23000 | 25000 | 28000 | 30000 | 32000 | ||||
4 | Load Centre | mm | 1220 | |||||||||
Characteristic & Dimension |
5 | Lift height | mm | 4000 | ||||||||
6 | Mast tilt angle | F/R | Deg | 6°/12° | ||||||||
7 | Fork | L×W×T | mm | 2440 ×300 ×105 |
2440 ×300 ×110 |
2440 ×300 ×110 |
2440 ×300 ×110 |
2440 ×320 ×110 |
2440 ×320 ×110 |
|||
8 | Regulating range | mm | 1040-2660 | 1360-2980 | ||||||||
9 | Max. side shifter | mm | 810(±405) | |||||||||
10 | Front overhang (Wheel center to fork face) |
mm | 1200 | 1200 | 1260 | |||||||
11 | Rear Overhang | mm | 1100 | 1200 | 1260 | |||||||
12 | Ground clearance (Bottom of mast) |
mm | 300 | |||||||||
13 | Overall demensions |
Overall length (include forks) |
mm | 9240 | 9740 | |||||||
14 | Overall width |
mm | 3020 | 3420 | ||||||||
15 | Overall height |
Driver's cab | mm | 3580 | 3800 | |||||||
16 | Mast | mm | 4250 | 4390 | ||||||||
17 | Mast extended height |
mm | 6270 | 6270 | ||||||||
18 | Min. turning radius (outside) |
mm | 6100 | 6800 | ||||||||
19 | Types | Front | 14.00-24-24PR | 14.00-24-28PR | 14.00-24-28PR | 16.00-25-32PR | 16.00-25-32PR | 16.00-25-36PR | ||||
20 | Rear | 14.00-24-24PR | 14.00-24-28PR | 14.00-24-28PR | 16.00-25-32PR | 16.00-25-32PR | 16.00-25-36PR | |||||
21 | Tread | Front | mm | 2200 | 2490 | |||||||
22 | Rear | mm | 2300 | 2470 | ||||||||
23 | Wheelbase | mm | 4500 | 4800 | ||||||||
Performance | 24 | Speed | Travel (Unladen) |
km/h | 28 | 26 | ||||||
25 | Lifting (Laden) |
mm/s | 300 | 270 | 260 | |||||||
26 | Lowering (Laden) |
mm/s | 330 | 310 | ||||||||
27 | Max.Drawbar pull (Laden) |
KN | 160 | 250 | ||||||||
28 | Max.Gradeability (Laden) |
% | 25 | 20 | ||||||||
Weight | 29 | Self weight | kg | 35200 | 35400 | 36400 | 41500 | 42000 | 42800 | |||
30 | Weight Distribution |
Laden | Front Axle | kg | 49160 | 53870 | 56940 | 59170 | 62100 | 70300 | ||
31 | Rear Axle | kg | 6040 | 4530 | 4460 | 4830 | 4100 | 5700 | ||||
32 | Unladen | Front Axle | kg | 18400 | 18500 | 18500 | 18100 | 18100 | 21500 | |||
33 | Rear Axle | kg | 16800 | 16900 | 17900 | 17900 | 18100 | 22500 | ||||
Power & Transmission |
34 | Battery | Voltage/Capacity | V/Ah | 2×12/120 | |||||||
35 | Engine | Model | QSC8.3-C240 | QSC8.3-C260 | ||||||||
36 | Manufacture | Cummins | ||||||||||
37 | Rated output/r.p.m. | kw | 176/2200 | 194/2200 | ||||||||
38 | Rated torque/r.p.m. | N·m | 1085/1500 | 1180/1500 | ||||||||
39 | No.of cylinder | 6 | ||||||||||
40 | Bore×Stroke | mm | 117×135 | |||||||||
41 | Displacement | L | 8.3 | |||||||||
42 | Fuel tank capacity |
L | 250 | |||||||||
43 | Transmission | Manufacturer | ZF | |||||||||
44 | Type | 3WG211 | ||||||||||
45 | Stage | F/R | 3/3 | |||||||||
46 | Drive axle | Manufacturer | KESSLER | |||||||||
47 | Service brake | Wet Multi-disk Brake | ||||||||||
48 | Parking brake | Caliper disc brake | ||||||||||
49 | Operating pressure (For attachments) |
Mpa | 21 |
1 | Model | ECH8-4500 | |||||
2 | Rated Capacity | Kg | 9000 | ||||
3 | Load Centre | mm | 1220 | ||||
4 | Max.Stacking layer | 8 | |||||
5 | Type of container | ft | 20/40 | ||||
6 | Lift Height | mm | 19000 | ||||
7 | Mast tilting angle | º | 2//4 | ||||
8 | Sidesway | mm | ±600 | ||||
9 | Min. turning radius | mm | 6000 | ||||
10 | Overall Dimension | Length | mm | 6655 | |||
11 | Width | mm | 6050 | ||||
12 | Overall height | Driver's cab | mm | 4750 | |||
13 | Mast | mm | 11800 | ||||
14 | Wheelbase | mm | 4500 | ||||
15 | Tread | Front | mm | 3290 | |||
16 | Rear | mm | 2300 | ||||
17 | Tyre | Front | 14.00-24-24PR | ||||
18 | Rear | 14.00-24-24PR | |||||
19 | Speed | Travel(Laden/Unladen) | km/h | 30/30 | |||
20 | Lifting(Laden/Unladen) | mm/sec | 580/600 | ||||
21 | Lowering(Laden/Unladen) | mm/sec | ≤600/≥300 | ||||
22 | Max.Drawbar pull(Laden) | KN | 176 | ||||
23 | Max.Gradeability(Laden) | % | 28 | ||||
24 | Self weight | Kg | 40000 | ||||
25 | Engine | Manufacturer/Model | VOLOV TAD760VE | ||||
26 | Rated output/r.p.m. | KW | 181/2300 | ||||
27 | Rated torque/r.p.m. | Nm | 1100/1500 | ||||
28 | Transmission | Manufacturer/Type | DANA TE17313 | ||||
29 | Stage(F/R) | 3//3 |
مدل دستگاه | AD20 | AD25 | AD30 | AD35 | ||
ظرفیت | kg | 2000 | 2500 | 3000 | 3500 | |
ارتفاع دکل | حداقل | mm | 3000 | |||
حداکثر | mm | 6000 | ||||
مرکز بار | mm | 500 | ||||
موتور | مدل | - | NISSAN-TD27 | |||
توان خروجی | Kw/rpm | 38.5/2300 | ||||
گشتاور خروجی | N.m/rpm | 160/2300 | ||||
تعداد سيلندر | - | 4 | ||||
حجم | cc | 2663 | ||||
گيربکس و دیفرانسيل | - | NISSAN |
مدل دستگاه | AD50 | AD60 | ||
ظرفیت | kg | 5000 | 6000 | |
ارتفاع دکل | حداقل | mm | 3000 | |
حداکثر | mm | 7000 | ||
مرکز بار | mm | 600 | ||
موتور | مدل | - | NISSAN-TD42AA | |
توان خروجی | Kw/rpm | 59/2300 | ||
گشتاور خروجی | N.m/rpm | 254/1800 | ||
تعداد سيلندر | - | 6 | ||
حجم | cc | 4169 | ||
گيربکس و دیفرانسيل | - | NISSAN |
مدل دستگاه | AD70 | AD80 | AD100 | ||
ظرفیت | kg | 7000 | 8000 | 10000 | |
ارتفاع دکل | حداقل | mm | 3000 | ||
حداکثر | mm | 6000 | |||
مرکز بار | mm | 600 | |||
موتور | مدل | - | ISUZU-6BG1QP | ||
توان خروجی | Kw/rpm | 84.6/2200 | |||
گشتاور خروجی | N.m/rpm | 411/1400~1600 | |||
تعداد سيلندر | - | 6 | |||
حجم | cc | 6494 | |||
گيربکس و دیفرانسيل | - | Technology of ISUZU |
1 | Model | ECH8-4500 | |||||
2 | Rated Capacity | Kg | 9000 | ||||
3 | Load Centre | mm | 1220 | ||||
4 | Max.Stacking layer | 8 | |||||
5 | Type of container | ft | 20/40 | ||||
6 | Lift Height | mm | 19000 | ||||
7 | Mast tilting angle | º | 2//4 | ||||
8 | Sidesway | mm | ±600 | ||||
9 | Min. turning radius | mm | 6000 | ||||
10 | Overall Dimension | Length | mm | 6655 | |||
11 | Width | mm | 6050 | ||||
12 | Overall height | Driver's cab | mm | 4750 | |||
13 | Mast | mm | 11800 | ||||
14 | Wheelbase | mm | 4500 | ||||
15 | Tread | Front | mm | 3290 | |||
16 | Rear | mm | 2300 | ||||
17 | Tyre | Front | 14.00-24-24PR | ||||
18 | Rear | 14.00-24-24PR | |||||
19 | Speed | Travel(Laden/Unladen) | km/h | 30/30 | |||
20 | Lifting(Laden/Unladen) | mm/sec | 580/600 | ||||
21 | Lowering(Laden/Unladen) | mm/sec | ≤600/≥300 | ||||
22 | Max.Drawbar pull(Laden) | KN | 176 | ||||
23 | Max.Gradeability(Laden) | % | 28 | ||||
24 | Self weight | Kg | 40000 | ||||
25 | Engine | Manufacturer/Model | VOLOV TAD760VE | ||||
26 | Rated output/r.p.m. | KW | 181/2300 | ||||
27 | Rated torque/r.p.m. | Nm | 1100/1500 | ||||
28 | Transmission | Manufacturer/Type | DANA TE17313 | ||||
29 | Stage(F/R) | 3//3 |
لیفتراک های 5 و 6 تن دیزل از موتور، گیربکس و دیفرانسیل ساخت نیسان ژاپن بهره می برند. در این دستگاه ها از موتور 6 سیلندر TD42 استفاده شده که از توانایی بالایی برخوردار است. لیفتراک های دیزلی در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.
لیفتراک های 7 الی 10 تن دیزل از موتور 6 سیلندر ISUZU استفاده و از تکنولوژی ژاپنی در گیربکس و دیفرانسیل آن بهره برده شده است. لیفتراک های دیزلی در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.
لیفتراک های دیزل 12 الی 25 تن از تکنولوژی بالایی بهره می برد. در تناژ 12 الی 25 تن از مدل های مختلف Cummins برای موتور و از گیربکس های ZF و اکسل KESSLER ساخت آلمان بهره برده و از سیستم هیدرولیک ساختPARKER بهره می برد.
لیفتراک های 2 الی 3.5 تن دوگانه سوز (گاز و بنزین) از موتور، گیربکس و دیفرانسیل ساخت نیسان ژاپن بهره می برد. این لیفتراک ها به موتور K25 نیسان مجهز شده اند که از اساس بر پایه دو سوخت گاز (LPG) و بنزین طراحی شده است. از لیفتراک های دوگانه سوز می توان با تغییرات اندک بصورت گاز و یا بنزین تک نیز استفاده نمود. این دستگاه ها با ایجاد آلودگی به نسبت پائین خود، برای استفاده در محیط های سر بسته نیز مناسب می باشند. لیفتراک های دوگانه سوز در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.
لیفتراک های 1 الی 3 تن الکتریکی از سیستم الکترونیک و الکتروموتور ACاستفاده می کند و کنترلر آن ساخت کورتیز آمریکا و یا داناهر سوئد است که از تکنولوژی های رو مورد استفاده در اروپا و آمریکا محسوب می شود. این دستگاه ها از دو الکترو موتور پرقدرت بهره می برند، که از یکی برای شارژ سیستم هیدرولیک و از دیگری برای سیستم حرکتی لیفتراک استفاده می شود.
از آنجا که این دستگاه ها آلودگی محیطی ایجاد نمی کنند و سر و صدای بسیار کمی دارند مناسب برای محیط های کوچک و سربسته، خط تولید کارخانجات موادغذایی و بهداشت و سردخانه ها می باشند.
پالت تراک 2 الی 3 تن از رسته محصولات داخل سالنی محسوب می شود که برای جابجایی بار در سطح صاف و بدون پستی و بلندی استفاده می گردد. جابجایی بار توسط این محصول با استفاده از نیروی باطری و 2 الکتروموتور پرقدرت آن انجام می شود و سیستم آن AC است.
استاکر دستی 1 الی 1.5 تن از رسته محصولات داخل سالنی محسوب می شود که برای جابجایی و بالابری در تناژ پایین و در سطح صاف و بدون پستی و بلندی استفاده می گردد. جابجایی بار توسط این محصول با استفاده از نیروی انسانی و بالابری آن با نیروی هیدرولیک و بصورت دستی انجام می شود.
استاکر نیمه برقی 1 الی 1.5 تن از رسته محصولات داخل سالنی محسوب می شود که برای جابجایی و بالابری در تناژ پایین و در سطح صاف و بدون پستی و بلندی استفاده می گردد. جابجایی بار توسط این محصول با استفاده از نیروی انسانی و بالابری آن با نیروی باطری انجام می شود.
استاکر خود کششی (تمام برقی) 1.6 الی 2 تن از رسته محصولات داخل سالنی محسوب می شود که برای جابجایی و بالابری در تناژ پایین و در سطح صاف و بدون پستی و بلندی استفاده می گردد. جابجایی و بالابری بار توسط این محصول با استفاده از نیروی باطری و 2 الکتروموتور پرقدرت آن انجام می شود و سیستم آن AC است.
یدک کش های 2 الی 3 تن دیزل از موتور پرقدرت 4 سیلندر CUMMINS بهره می برد. یدک کش های دیزلی در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.
یدک کش های 3.5 الی 5 تن دیزل از موتور پرقدرت 6 سیلندر ISUZU بهره می برند. یدک کش های دیزلی در نهایت سادگی و کارایی طراحی شده اند و سعی شده تا از سیستم های پیچیده الکترونیکی کمتر در آن ها استفاده شود تا تعمیرات و نگهداری آن ها به آسانی انجام شده و هزینه های آن به حداقل ممکن برسد.
یدک کش های 2 الی 6 تن الکتریکی از سیستم الکترونیک و الکتروموتور AC استفاده می کند و کنترلر آن ساخت کورتیز آمریکا و یا داناهر سوئد است که از تکنولوژی های روز مورد استفاده در اروپا و آمریکا محسوب می شود. در ضمن یدک کش های الکتریکی تا 25 تن هم قابل سفارش می باشند.
مجموعه «آبیاران پویان آذر» یکی از بزرگترین تامین کنندگان عمده تجهیزات صنعتی در داخل کشور است که عرضه با کیفیتترین محصولات از معتبرترین برندهای شناخته شده بینالمللی را در طول 50 سال فعالیت تجاری خود برعهده داشته است. دانش فنی مونتاژ انواع دستگاههای ژنراتور برق در کنار ارائه کاملترین نوع خدمات پس از فروش و گارانتی کالا ، این مجموعه را به بهترین گزینه برای مراودات بازرگانی در نزد شرکای تجاری وفادار خود تبدیل کرده است. ارائه بهترین قیمت بازار در کنار جلب رضایت و حفظ و نگهداشت مشتریان، از مهمترین استراتژیهای هلدینگ «آبیاران پویان آذر» در طول سالیان طولانی فعالیت اقتصادی آن است.
