کنتاکتور

قیمت کنتاکتور - قیمت فروش انواع کلید کنتاکتور تکفاز و سه فاز و مشاوره خرید, راهنمایی, گارانتی, کاتالوگ و جهت استعلام قیمت کنتاکتور قدرت و یا خرید, با کارشناسان فروش تماس بگیرید.



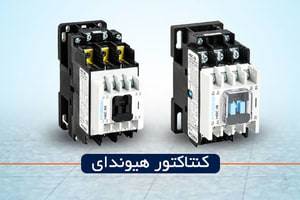

کلید کنتاکتور چیست؟

کنتاکتور (کلید کنترل الکترو مغناطیسی) ابزاری قابل کنترل به صورت الکتریکی است که برای قطع و وصل جریان مدار قدرت یا کنترل مورد استفاده قرار می‌گیرد. کنتاکتور شباهت زیادی به رله دارد، با این تفاوت که کنتاکتور برای کاربردهای آمپر بالا به کار می‌رود و قطع و وصل در آن از طریق بوبین انجام می شود (سرعت قطع و وصل کنتاکتور نسبت به رله کم است). کنتاکتور در تابلو کنترل دستگاه های دیزل ژنراتور (ژنراتور برق) مورد استفاده قرار می گیرد.

کنتاکتور 1

برخلاف یک مدارشکن قدرت یک کنتاکتور برای قطع یک جریان اتصال کوتاه استفاده نمی‌شود. کنتاکتورها در ابعاد و قدرت های مختلفی در بازار موجودند. از کنتاکتور های کوچک یک آمپر که در کف دست جا می شوند تا کنتاکتورهای با قدرت قطع چند هزار آمپر. کنتاکتورها برای کنترل بارهای مختلف الکتریکی اعم از الکتروموتورها، دیزل ژنراتور ها، بانکهای خازنی، مدارات روشنایی، گرمکن‌های الکتریکی و سایر تجهیزات استفاده می‌شوند.

کنتاکتور 2

کنتاکتور ها از تیغه، بوبین، محفظه که اجزای اصلی هستند و تیغه کمکی و رله حرارتی تشکیل شده است که در زیر به تعاریف آنها می پردازیم.

اجزای کنتاکتور

ساختار داخلی یک کنتاکتور از دو هسته که یکی ثابت و دیگری متحرک است تشکیل شده اند. در میان هسته ثابت، سیم پیچی قرار دارد که با عبور جریان از آن نیرویی ایجاد شده و هسته متحرک را به هسته ثابت متصل می کند. در این صورت با حرکت هسته متحرک تعدادی کنتاکت باز، بسته و تعدادی کنتاکت بسته، باز می شوند و این مکانیزم به قطع و وصل شدن مدار کمک می کند.

تیغه‌

تیغه ی کنتاکتور دونوع است : تیغه‌های قدرت و تیغه‌های فرمان

تیغه‌های قدرت : هدایت جریان اکتریکی پس از هر بار تحریک شدن بوبین از خود است.

تیغه‌های فرمان : مطابق نامشان برای استفاده در مدار فرمان به کار می‌رود.

تیغه‌های فرمان به دو صورت نرمالی باز و نرمالی بسته بر روی بدنه کنتاکتور تعبیه شده‌اند.

این تیغه‌ها پس از هر بار تحریک شدن بوبین تغییر وضعیت داده و به حالت عکس تغییر وضعیت می‌دهند.

بوبین

بوبین کنتاکتور شامل یک هسته و سیم پیچ می شود که عبور جریان از آن نیروی لازم برای اتصال کنتاکت ها را فراهم می کند.

بوبین

محفظه

محفظه برای ایزوله کردن بخش‌های منتقل جریان خطرناک کنتاکتور و حفظ جان کسانی که با کنتاکتور سر و کار دارند، به کار می‌رود. جنس آن معمولاً از مواد عایق الکتریسیته مانند Bakelite, Nylon  و پلاستیکهای سفت شونده در برابر حرارت است.

تیغه کمکی

تیغه‌های کمکی بالای بدنه کنتاکتور یا در بعضی از مدل‌های آن در کنار بدنه کنتاکتور نصب می‌شوند و با هر بار تحریک شدن بوبین کنتاکتور، این تیغه‌ها تغییر وضعیت می‌دهند.

رله حرارتی (بیمتال)

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی (بی متال) استفاده می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است. بر اثر عبور جریان از بی متال، دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.

بیمتال

مزایای کنتاکتور

1- رفع خطای ناشی از راه اندازی مجدد ماشین (دستگاه) در مواقع خاموشی

2- امکان فرمان از چند محل یا راه دور به صورت اتوماتیک

3- ایمنی بیشتر و اقتصادی تر

4- طول عمر بیشتر نسبت به کلید

یکی از قابلیت های کنتاکتور این است که می توان سرعت قطع و وصل آن ها را با انتخاب و طراحی مناسب افزایش داد. بنابراین در انتخاب آنها باید به توان، ولتاژ، جریان و ضریب قدرت بار مجاز توجه کرد. همچنین کنتاکتهای کنتاکتور باید تحمل جریان های مختلف اعم از جریان دائمی و جریانهای اتصال کوتاه لحظه ای پیش آمده را نیز داشته باشند. همچنین به تعداد دفعات قطع و وصل کنتاکتور، عمر مکانیکی گفته می شود که طول عمر مکانیکی با حروفی از A تا F که اصطلاحا کلاس کلید گفته می شوند نام گذاری شده اند. بنابراین لازم است به تمامی این موارد هنگام انتخاب یک کنتاکتور مناسب توجه شود.

کنتاکتور 3

جریان های کنتاکتور

ولتاژ نامی (Ue) : ولتاژی که کنتاکتور بدون مشکل می تواند در آن کار کند .

ولتاژ عایقی (Ui) : ولتاژی عایقی بین کنتاکت ها با یکدیگر و بین کنتاکت ها با بدنه .

حد نهایی ولتاژ عایقی (Uimp) : حداکثر ولتاژی که کنتاکتور میتواند در زمان مشخص تحمل کند .

ولتاز بوبین (Uc) : ولتازی که باید به بوبین کنتاکتور اعمال شود .

مشخصات پلاتین های کمکی ( Aux cont) : این مولفه با استاندارد های کمکی  مانند A600 P600 مشخص می شود .

اجزای کنتاکتور

انواع کنتاکتور ها بر اساس نوع جریان

نوع جریان

استاندارد کنتاکتور

مورد استفاده

AC

AC1

بار اهمی، بار غیر اندیکتیو یا اندیکتیوته ضعیف، گرمکن برقی با ضریب توان 95%
غیر القایی یا القایی یا مقاومتی کامل

AC2

برای راه اندازی موتور های باسنکرون روتور سیم پیچی بدون ترمز و جریان مخالف، جریان راه اندازی ایستگی به مقاومت مدار روتور دارد. برای راه اندازی موتور آسنکرون روتور سیم پیچی با ترمز جریان مخالف

AC3

برای راه اندازی موتور آسنکرون روتور قفسه ای هنگام قطع جریان نامی از تیغه های کنتاکتور عبور می کند، روشن خاموش کردن موتور های در حال کار

AC4

برای راه اندازی موتور آسنکرون روتور قفسه ای به کار بردن ترمز جریان مخالف تغییر جهت گردش الکتروموتور روتور قفسه ای با تعداد دفعات قطع و وصل زمانی اندک. روشن کردن، پلاگینگ، اینچینگ

AC11

کنتاکتور کمکی فرمان بدون داشتن کنتاکت قدرت، کوبل مغناطیسی، استفاده فقط در مدار فرمان

انواع کنتاکتور

نوع جریان

استاندارد کنتاکتور

مورد استفاده

DC

DC1

بار اهمی، بار غیر اندیکتیو یا اندیکتیوته ی ضعیف، گرمکن برقی با ضریب توان 95%

DC2

برای راه اندازی موتور شنت، قطع کردن موتور هنگام کار

DC3

برای راه اندازی موتور شنت با تعداد دفعات قطع و وصل زیاد در فواصل زمانی اندک، مدار ترمز

DC4

راه اندازی موتور سری، قطع موتور هنگام کار

DC5

راه اندازی موتور سری با تعداد دفعات قطع ووصل زمانی اندک تغییر جهت گردش موتور و ترمز

DC11

کنتاکتور کمکی فرمان بدون داشتن کنتاکت قدرت ،کوبل مغناطیسی، استفاده فقط در مدار فرمان
