نحوه استفاده از کنترل پنل دیزل ژنراتور | کنترل پنل چه نقشی در کارکرد دیزل ژنراتور دارد؟
کنترل پنل دیزل ژنراتور، در واقع، یک نمایشگر به همراه کلیدهای عملکردی مختلف است که جزئیات و پارامترهای گوناگونی مانند جریان، ولتاژ و فرکانس را نشان می‌دهد. در حالی که برخی کنترل پنل‌ها دارای نمایشگر داخلی هستند تا اپراتور بتواند عملکرد ژنراتور را به صورت بصری بررسی کند، اما بسیاری از انواع کنترل پنل دیزل ژنراتور، دارای گیج و کنتورهایی هستند که اطلاعات را نمایش می‌دهد. کنترل پنل معمولاً در یک محفظه فلزی مقاوم در برابر شرایط آب و هوایی بد ساخته و روی ژنراتور نصب می‌شود. این قطعه در دیزل ژنراتور دارای دکمه‌هایی نیز است که به اپراتور امکان برنامه‌ریزی عملکردها یا نظارت بر پارامترهای خاص را می‌دهد. در ادامه، در مورد نحوه استفاده از کنترل پنل دیزل ژنراتور بیشتر توضیح خواهیم داد. با مجله آبیاران همراه باشید.

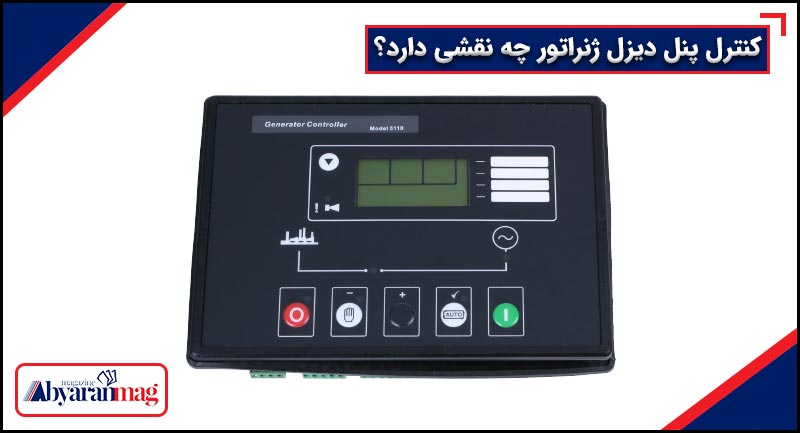

کنترل پنل دیزل ژنراتور چه نقشی دارد؟
کنترل پنل دیزل ژنراتور اساساً به عنوان یک رابط کاربری عمل میکند که به اپراتور دستگاه اجازه می‌دهد تا ژنراتور را کنترل کرده و همچنین، عیب‌یابی سیستم، کارکردهای کلی و وضعیت فعلی ژنراتور را بررسی کند.
ژنراتورها ماشین‌آلات سنگینی هستند و مانند همه تجهیزات سنگین دیگر، می‌توانند مستعد گرم شدن بیش از حد و نوسانات سرعت باشند، در معرض فرسودگی و کاهش قدرت موتور قرار بگیرند و یا متأثر از دمای محیط و وضعیت بد آب و هوایی باشند. مهمترین وظیفه کنترل پنل، حفاظت از از موتور ژنراتور با نظارت بر فشار روغن، دمای مایع خنک‌کننده و خاموش کردن خودکار موتور، برای جلوگیری از آسیب‌های جبران‌ناپذیر یا پرهزینه، است.
کنترل پنل ژنراتور دیزلی معمولاً دارای دکمه‌ها یا کلیدهایی است که به عملکرد ژنراتور کمک می‌کنند، مانند دکمه خاموش یا کلید روشن. سوئیچ‌ها و گیج‌ها معمولاً بر اساس کارکرد آن‌ها گروه‌بندی می‌شوند. به این ترتیب، پنل کنترل برای استفاده مناسب و ایمن خواهد بود، زیرا احتمال انتخاب یا اجرای تصادفی کنترل اشتباه توسط اپراتور را به حداقل می‌رساند.
انواع کنترل پنل دیزل ژنراتور، به روش‌های مختلفی کار می‌کنند. بسته به نوع آن، کنترل پنل می‌تواند چندین کار مختلف انجام دهد. کنترل پنل به چندین سنسور در سراسر ژنراتور متصل می‌شود. هر یک از این سنسورها می‌توانند اطاعات حیاتی در مورد کارایی سیستم، ولتاژ، ساعات کارکرد سیستم و… را در اختیار شما قرار دهند. در صورت بروز مشکل، آلارم فعال شده و وضعیت هشدار را نمایش می‌دهد. کنترل پنل همچنین قادر است، در مواقع اضطراری، ژنراتور را خاموش کند.
نحوه استفاده از کنترل پنل دیزل ژنراتور
- برای راه‌اندازی موتور دیزلی، سوئیچ YK را با کلید روشن کرده و دکمه استارت SB را فشار دهید.
- سرعت موتور را افزایش دهید. هنگامی که سرعت موتور نزدیک به مقدار نامی باشد، ژنراتور ممکن است خود تولید برق را آغاز کند. پتانسیومتر TST1 رگولاتور اکسایتر، اجازه می‌دهد تا ولتاژ ژنراتور (یا TST2) تغییر کند. هنگامی که موتور دیزلی در حال کار است و ژنراتور برق تولید نمی‌کند، می‌توان از کلید گاززدایی SA5 استفاده کرد.
- از ولت‌متر V1 و سوئیچ دو طرفه یا چنج اور SA1، می‌توان برای اندازه‌گیری ولتاژ سه فاز ژنراتور استفاده کرد.
- از چراغ‌های «مانیتورینگ عایق‌بندی» LH4 تا LH6، می‌توان برای بررسی عایق‌بندی ژنراتور استفاده کرد. زمانی که اتصال کوتاه وجود داشته باشد، چراغ روشن نخواهد شد.
- هنگام فعال شدن سوئیچ خودکار هوا، نشانگر خروجی HL1 روشن می‌شود و بدان معناست که دستگاه بار را تغذیه میکند.
- سنسور دما (YW)، گیج فشار روغن (JY)، سنسور دمای آب (SW)، فرکانس‌سنج و سنسور جریان شارژ (A)، همگی عملکرد موتور دیزلی را زیر نظر دارند. از ضرایب فرکانس، توان‌سنج (W) و جدول ضریب توان برای نظارت بر عملکرد ژنراتور استفاده می‌شود.
- برای کارکرد ژنراتور به عنوان یک واحد منفرد، سوئیچ SA3 بایستی روی حالت «تک واحد»، سوئیچ SA9 برای سنسور سنکرون V2 روی حالت «خاموش» و سوئیچ SA7 برای رگولاتور تحریک باید روی حالت مورد نیاز قرار گیرد. AVR1 زمانی فعال می‌شود که SA7 در موقعیت I باشد، AVR2 زمانی فعال می‌شود که در موقعیت II باشد و زمانی که SA7 در موقعیت I+II قرار دارد، دو رگولاتور عملکرد همزمان ژنراتورها را کنترل می‌کنند.
- زمانی که ژنراتورها در حالت موازی فعال هستند، سوئیچ SA3 باید در موقعیت موازی (Parallel)، SA9 در موقعیت روشن (On) و SA7 در موقعیت I یا II باشد.

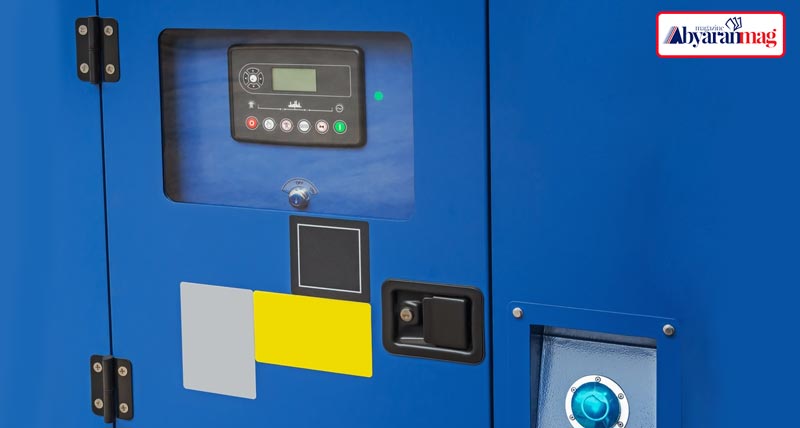

کنترل پنل ATS چیست؟
کنترل پنل را می‌توان با یک سوئیچ انتقال خودکار (ATS) ترکیب کرد تا تداوم تأمین برق حفظ شود. چنانچه جریان برق شهری قطع شود، قطعی توسط ATS شناسایی شده و به کنترل پنل سیگنال می‌دهد که ژنراتور را راه‌اندازی کند. در نهایت، ژنراتور توسط یک استارت خودکار روشن می‌شود. به محض اینکه دور موتور ژنراتور به سرعت بهینه رسید، استارت خاموش می‌شود. این جنبه از کنترل پنل، آن را برای اطمینان از تداوم تأمین برق، به خصوص در محیط‌های صنعتی، بسیار مفید می‌سازد.
در شرایط تجاری و صنعتی که فرآیندهای کسب و کار معمولاً به تأمین برق پیوسته متکی هستند، داشتن کنترل پنل ATS ضروری است. این امر مانع از راه‌اندازی دستی ژنراتور می‌شود که گاهی اوقات ممکن است زمان زیادی طول بکشد.
کنترل پنل دیزل ژنراتور از چه بخش‌هایی تشکیل شده است؟
همانطور که گفته شد، پنل کنترل دیزل ژنراتور، به عنوان یک رابط عمل میکند که از طریق آن، کاربر (اپراتور) می‌تواند جنبه‌های مختلف عملکرد دیزل ژنراتور را مدیریت و به آن‌ها نظارت کند.
- پارامترهای نظارتی: پنل کنترل معمولاً پارامترهای کلیدی مانند ولتاژ خروجی، جریان خروجی، فرکانس، دمای موتور، فشار روغن، میزان سوخت، ولتاژ باتری و سایر داده‌های مربوطه را نمایش می‌دهد. با استفاده از این پارامترها، می‌توانید وضعیت و عملکرد ژنراتور را تحت نظر داشته باشید.
- کارکردهای کنترلی: به عنوان اپراتور، با استفاده از صفحه کنترل دیزل ژنراتور، می‌توانید ژنراتور را، معمولاً از طریق دکمه‌های فشاری یا سوئیچ‌ها، راه‌اندازی و متوقف کنید. به طور معمول، کنترل پنل دارای کلیدهای کنترل برای تنظیم ولتاژ و فرکانس در محدوده عملکرد ایمن نیز است.
- ویژگی‌های ایمنی: بسیاری از انواع کنترل پنل دیزل ژنراتور، دارای ویژگی‌های ایمنی مانند حفاظت در برابر اضافه بار، حفاظت در مقابل ولتاژ و حفاظت در برابر جریان بیش از حد هستند. این ویژگی‌ها کمک می‌کنند که از آسیب به ژنراتور و تجهیزات متصل در حین کار جلوگیری شود.
- هشدارها و اعلان‌ها: در صورت بروز هر گونه ناهنجاری یا نقص، کنترل پنل معمولاً هشدارها یا اعلان‌هایی را برای هشدار به اپراتور ارسال میکند. هشدارهای رایج شامل فشار کم روغن، دمای بالای موتور، شرایط اضافه بار یا نقص در عملکرد باتری است.
- عملکردهای خودکار: یک کنترل پنل پیشرفته شامل عملکردهای خودکار مانند شروع یا توقف خودکار ژنراتور بر اساس توان مورد نیاز، خاموش شدن خودکار ژنراتور در صورت شناسایی خطاهای مهم و عملکرد خودآزمایی خودکار دستگاه است.
- نظارت و کنترل از راه دور: برخی کنترل پنل‌ها دارای قابلیت نظارت و کنترل از راه دور هستند که به اپراتور اجازه می‌دهد تا به وضعیت و عملکرد ژنراتور از راه دور نظارت کرده و آن‌ها را کنترل نماید. دسترسی از راه دور همچنین می‌تواند وظایف عیب‌یابی و تعمیرات و نگهداری را تسهیل کند.
- رابط کاربری: رابط کاربری کنترل پنل ممکن است بسته به مدل و برند سازنده ژنراتور متفاوت باشد. رابط کاربری می‌تواند یک صفحه نمایش دیجیتال با دکمه‌ها و سوئیچ‌هایی برای ناوبری و تنظیم ژنراتور باشد. در برخی موارد، ممکن است از فناوری صفحه لمسی برای تعامل بصری استفاده شود.
جمع‌بندی
در این مطلب، سعی کردیم در مورد نحوه استفاده از کنترل پنل دیزل ژنراتور و نقش آن در کارکرد ژنراتور توضیح دهیم. به طور خلاصه، کنترل پنل دیزل ژنراتور به عنوان هاب مرکزی برای نظارت، کنترل و حفاظت از عملکرد ژنراتور عمل میکند. کنترل پنل همچنین از فراهم شدن یک منبع تغذیه مطمئن اطمینان حاصل میکند و عملکرد کارآمد ژنراتور را در کاربردهای مختلف تضمین می‌نماید. با استفاده از پنل کنترل، اپراتور می‌تواند ژنراتور را کنترل کرده و همچنین، عیب‌یابی سیستم، کارکردهای کلی و وضعیت فعلی ژنراتور را بررسی کند. کنترل پنل ژنراتور معمولاً توسط خود سازنده ژنراتور طراحی و تولید می‌شود. اکثر ژنراتورها مجهز به کنترل پنل یکپارچه هستند که در خود دستگاه تعبیه می‌شود.
