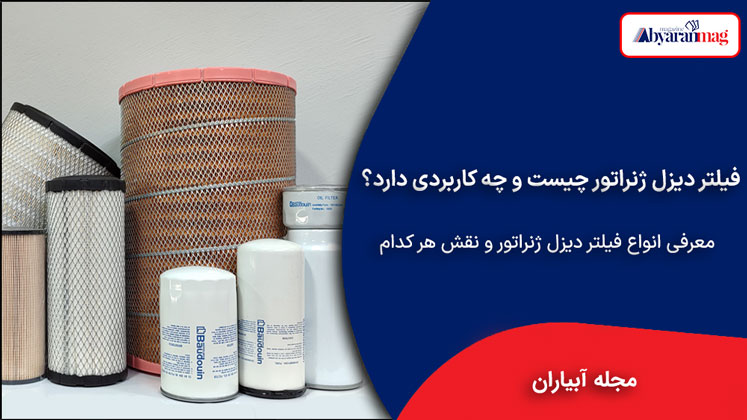

فیلتر دیزل ژنراتور چیست و چه کاربردی دارد؟

فیلتر دیزل ژنراتور چیست و بررسی نقش هر فیلتر

فیلتر دیزل ژنراتور به گروهی از فیلترهای هوا، سوخت، روغن اشاره می‌کند که نقش اصلی آن‌ها، جلوگیری از ورود مواد و ذرات خارجی به محفظه داخلی موتور است. فیلتر دیزل ژنراتور (Filter)، یکی از قطعات مصرفی و بسیار مهم در دستگاه است که به صورت دوره ای نیازمند تعویض است. در ادامه، به معرفی هر کدام از سری فیلتر دیزل ژنراتور و نقش هر یک می پردازیم.

فیلتر دیزل ژنراتور

  • فیلتر هوا دیزل ژنراتور
  • فیلتر سوخت دیزل ژنراتور
  • فیلتر روغن دیزل ژنراتور

فیلتر هوا در دیزل ژنراتور چه کاربردی دارد؟

هوایی که توسط موتور تنفس می شود، حاوی گرد و خاک و ذرات معلق دیگری است که اگر بدون فیلتراسیون باشد به مرور زمان در داخل موتور، موجب آسیب دیدگی جدی آن می شود. در موتورهای کشاورزی صنعتی و راهسازی که در شرایط نامناسب مانند گرد و غبار و کار می‌کنند، ممکن است مشکلاتی مانند گیر کردن سوپاپ ها، خاک گرفتگی اطراف سوپاپ‌ها، خراش دیواره سیلندر و پیستون‌ها و غیره به وجود بیاید.

فیلتر هوا
ردیف پارت نامبر مناسب موتورهای تعداد مورد نیاز
۱ ۱۶۲۵۵۷۶۰ 4M06G(22-25) ۱
۲ 16232007L 4M06G (33-35-44-50-55)
4M10G(70-88-110)
4M11G(70-90-110-120)
۱
۳ 16232150R 6M11G(150-155) ۱
۴ 16232183C 6M16G(220-250-275-300-330)
6M21G(400-440-500-550)
۱
۵ 16232228B 6M26G(500-550)
6M33G(660-715-750-825)
12M26G(825-900-1000-1100)
12M33G(1250-1400-1500-1650)
۱

تصفیه هوای ورودی به موتور اهمیت زیادی دارد و با ورود کمترین مقدار آلودگی به داخل سیلندر، به مرور سبب بروز آسیب جدی به موتور می‌شود. به طور مثال، یک موتور چهار سیلندر در ۱۰ ساعت کاری حدود ۳۲۸۰ متر مکعب بر ساعت، هوا مصرف و الزام وجود فیلتر و تصفیه کننده‌های هوا را تصدیق می‌کند.

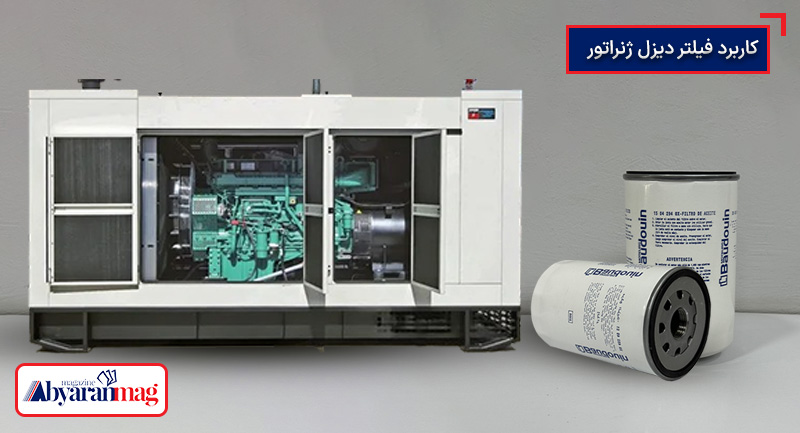

کاربرد فیلتر دیزل ژنراتور

تقسیم بندی فیلتر هوا در دیزل ژنراتور

فیلتر های هوا با توجه به نوع دیزل ژنراتوری که در آن استفاده می‌شوند و تکنولوژی ساخت خود، به انواع متفاوتی تقسیم می شوند. فیلتر هوا در ژنراتور به چهار نوع تقسیم می شوند:

۱) فیلتر هوای کاغذی: در این نوع فیلترها، کاغذی چین دار وجود دارد که هوای آلوده به هنگام وارد شدن به موتور به پیش فیلتر وارد می شود. طی این مرحله، کاغذ موجود در فیلتر باعث جذب ذرات آلوده می شود و هوای بدون آلودگی به موتور وارد می‌شود.

۲) فیلتر هوای روغنی: هوای آلوده را گرفته و ذرات موجود در هوا را در روغن درون خود حل کرده و سپس هوای پاک وارد موتور می‌کند.

۳) فیلتر هوای اسفنجی

۴) فیلتر هوای پنبه‌ای

پیش صافی فیلتر هوا در دیزل

بیشتر موتورهای تراکتور و ماشین‌های کشاورزی و صنعتی، دارای یک پیش صافی در ابتدای ورودی هوای موتور هستند. پیش صافی، دارای کاسه‌ای پلاستیکی شفاف است که توسط درب آن محصور می‌گردد. قسمت ورود هوا به پیش صافی از پره‌های مورب ساخته شده است و لوله مکش هوا در بخش میانی موتور قرار می‌گیرد.

فیلتر هوا در دیزل ژنراتور

با مکش هوا از لوله اصلی، هوا توسط پره‌های مورب در داخل کاسه، حالت گردبادی پیدا می‌کند. حالت گرد بادی، موجب برخورد گرد و خاک و ذرات درشت به بدنه کاسه می شود. این ذرات در داخل کاسه باقی می‌مانند و هوای به نسبت تمیز وارد صافی می‌شود.

در بعضی از موتورهای تراکتور و کمباین، در ورودی پیش صافی، یک توری نیز وجود دارد که ذرات درشت (مانند کاه و کلش و…) را می‌گیرد. باید کاسه پیش ساخته صافی را در صورت پر بودن گرد و خاک تخلیه نمود، ولی در برخی از موتورها این پیش صافی دارای خاصیت خود تمیز کن است (مسی فرگوسن ۳۹۹). گازهای خروجی اگزوز باعث ایجاد یک خلاء نسبی در داخل لوله رابط بین پیش صافی و اگزوز می شود که موجب کشیدن و راندن گرد و خاک و مواد خارجی به بیرون از اگزوز می‌شود.

نقش فیلترها در دیزل ژنراتور، محافظت و تصفیه روغن درون موتور دیزل را به عهده دارند. فیلتر دیزل ژنراتور سبب رسیدن مواد خالص روغن، سوخت، آب و هوا به موتور دیزل ژنراتور می شود.

در واقع فیلتر به عنوان یک صافی برای دیزل ژنراتور عمل می‌کند که باعث گرفته شدن ناخالصی ها و آلودگی های مواد ورودی به موتور دیزل می شود. فیلتر های متفاوتی در دیزل ژنراتور وجود دارد که از جمله آن ها می توان به فیلترهای روغن، فیلتر هوا، فیلتر آب فیلتر سوخت اشاره کرد.

با تعویض به موقع فیلتر دیزل ژنراتور می توان استهلاک دستگاه را کاهش داد و در عوض راندمان سیستم را افزایش داد.

 فیلتر روغن دیزل ژنراتور چیست؟

پالایش و تصفیه روغن است و همین امر باعث طولانی شدن کارایی و عمر بیشتر موتور دیزل ژنراتور می شود، زمانی که فیلتر روغن مناسب و با کیفیت استفاده می کنیم، عمر موتور طولانی، عملکرد بهتر و راندمانی بالاتر خواهد داشت و از هزینه های سنگین در زمان سرویس و تعمیرات موتور جلوگیری می‌کنیم.

برای مثال زمانی که روغن را دیرتر زمان مقرر و یا از روغن‌هایی غیراستاندارد و بی کیفیت استفاده می کنیم، آلودگی‌های ناشی از عملکرد زیاد موتور، حرارت بالای موتور، گرد و غبار موجود و معلق در هوا، رسوبات و دوده‌های ناشی از سوخت، در طول زمان مسدود سازی مسیرهای روغن می شود.

فیلتر سوخت دیزل ژنراتور چیست؟

فیلتر سوخت دیزل ژنراتور نیز همانند سایر فیلترها، قطعه‌ای مهم برای پاکسازی سوخت قبل از ورود به دستگاه است و کارکرد موتور را بهینه می‌کند.

فیلتر سوخت
پارت نامبر نوع مناسب موتور های تعداد مورد نیاز
۱۶۲۴۲۹۰۶ (۱۶۲۵۵۱۲۸) فیلتر سوخت 4M06G(17-20-22-25) ۱
۱۶۳۱۸۲۶۷ فیلتر سوخت 4M10G(70-88-110) ۱
16232006K فیلتر سوخت 4M11G(70-90-110-120)
6M11G(150-165)
۲
16232127R فیلتر سوخت 6M16G(220-250-275-300-330-350)
6M21G(385-400-440)
۲
16232128S فیلتر آبگیر سوخت 6M16G(220-250-275-300-330-350)
6M21G(385-400-440)
۱
۱۶۲۶۰۰۹۲ فیلتر سوخت 6M21G500 ۱
۱۶۲۶۰۱۰۸ فیلتر آبگیر سوخت 6M21G500 ۱
16232135A فیلتر سوخت 6M26G(500-550)
6M33G(660-715-750)
۱
16232136B فیلتر آبگیر سوخت 6M26G(500-550)
6M33G(660-715-750)
۱
16232137C فیلتر آبگیر سوخت 6M26G(500-550)
6M33G(660-715-750)
۱
۳۳۱۰۰۵۰۰۱۲۲۴ (16231723C) فیلتر سوخت 6M33G825 ۲
۱۶۲۶۱۹۶۹ فیلتر آبگیر سوخت 6M33G825 ۱
16232146M فیلتر آبگیر سوخت 12M26G(825-900-1000-1100)
12M33G(1250-1400-1500)
۱
16232145L فیلتر آبگیر سوخت 12M26G(825-900-1000-1100)
12M33G(1250-1400-1500)
۱
16232147N فیلتر سوخت 12M26G(825-900-1000-1100)
12M33G(1250-1400-1500)
۱

زمان تعویض انواع فیلتر دیزل ژنراتور

بعد از هر ۱۰۰ ساعت فعالیت دیزل ژنراتور می‌بایست روغن موتور و هر ۲۰۰ ساعت، فیلتر روغن موجود در دیزل ژنراتور را تعویض کنیم.

زمان تعویض فیلتر سوخت پس از دو بار تعویض فیلتر روغن یا هر ۳۰۰ ساعت کارکرد دیزل ژنراتور است. به ازای هر ۵۰ ساعت روشن بودن دیزل فیلتر هوا باید بادگیری شود و زمان تعویض آن پس از هر سه بار تعویض شدن فیلتر روغن یا هر ۴۰۰ ساعت کارکرد دیزل ژنراتور است.

پس از دو بار تعویض فیلتر سوخت باید فیلتر آبگیر دیزل ژنراتور را تعویض نماید.

انواع فیلتر دیزل

انواع فیلتر دیزل ژنراتور

فیلتر های متفاوتی در دیزل ژنراتور وجود دارند که یکی از آن ها فیلتر سوخت دیزل ژنراتور است. فیلتر سوخت دیزل ژنراتور، گازوئیل را پیش از ورود به شبکه موتور تصفیه می کند و از ورود آلودگی ها به درون دستگاه جلوگیری می کند. فیلتر سوخت دیزل ژنراتور، بسته به نوع دستگاه و ابعاد آن متفاوت است و ممکن است در یک دستگاه از چندین فیلتر استفاده شود.

فیلتر سوخت دیزل ژنراتور

فیلتر روغن دیزل ژنراتور

دیزل ژنراتور به هنگام کار دچار استهلاک شده و موتور آن به شدت گرما تولید می‌کند. این امری طبیعی است زیرا دیزل ژنراتور نیز مانند هر دستگاه الکتریکی دیگری به هنگام کار و راه اندازی از خود گرما پخش می کند.

اگر این گرما ایجاد شده در موتور باقی بماند باعث آسیب رسیدن به دیزل ژنراتور می شود و از عمر دستگاه می‌کاهد. برای جلوگیری از ایجاد این حالت از روغن موتور دیزل ژنراتور استفاده می‌شود.

استفاده از روغن موتور دیزل ژنراتور، باعث کاهش یافتن استهلاک موتور دیزل می‌شود و گرمایی را که درون موتور، به واسطه کار کردن آن تولید می شود، خنک می کند.

روغن نیز همانند هوا و آب دارای ناخالصی است به همین دلیل از فیلتر روغن استفاده می شود که یکی از انواع فیلترهای دیزل ژنراتور است.

قرار دادن فیلتر روغن مناسب در دیزل ژنراتور، ناخالصی های روغن را تصفیه میکند تا در درجه هوایی پایین دیزل به راحتی روشن شود و شروع به کار کند.

فیلتر آب دیزل ژنراتور

از فیلتر آب دیزل ژنراتور به منظور جداسازی ذرات ناخالصی موجود در ماده خنک کننده‌ای استفاده می شود که برای کاهش دمای موتور دیزل به آن اضافه می‌کنیم. چون منافذ این فیلتر نسبت به سایز ناخالصی های موجود در مایع کوچکتر هستند ناخالصی ها از فیلتر عبور نکرده و نمی توانند وارد موتور دیزل شوند.

فیلتر سختی گیر دیزل ژنراتوراز جمله دیگر فیلتر های موجود در دیزل ژنراتور، فیلتر سختی گیر است. همانطور که می‌دانید آبی که وارد دیزل ژنراتور می شود دارای املاح و ترکیبات معدنی سخت است که در صورت ورود به موتور دیزل ژنراتور ممکن است سبب اختلال در عملکرد دستگاه شده و به آن صدمه بزند.

برای جلوگیری از این حالت باید از یک فیلتر سختی‌گیر، برای تصفیه‌ی آب ورودی به موتور دیزل استفاده کرد. از این فیلتر برای حذف املاح معدنی سخت و ترکیبات میکرو اورگانیسم و برخی باکتری ها از آب استفاده می‌شود.

به این ترتیب که ابتدا آب وارد فیلتر دیزل ژنراتور می‌شود و بعد از اینکه املاح و ترکیبات سخت آن به وسیله فیلتر گرفته شد به دستگاه انتقال می یابد.

فیلتر روغن دیزل ژنراتور

فیلتر روغن دیزل ژنراتور، نقش محافظ و تصفیه روغن درون دیزل را برعهده دارد و براساس طراحی دیزل تعداد و چیدمان متفاوتی می تواند داشته باشد.

برای جلوگیری از کم یا قطع شدن جریان روغن در موتور، حتی با مسدود شدن منافذ فیلتر دیزل ژنراتور، یک شیر اطمینان در فیلتر یا پایه آن قرار داد که به محض بروز اختلاف فشار در جریان ورودی و خروجی فیلتر، باز می شود.

فیلتر روغن دیزل ژنراتور برای بادوین

در این حالت تصفیه روغن به صورت جریان فرعی انجام گرفته و عمل تصفیه به تدریج کاهش می‌یابد. برای افزایش خواص موردنظر در روغن، به آن مواد خاصی از جمله ماده پاک کننده اضافه می کنند.

صافی روغنی

از این فیلتر ها (یا صافی ها) در برخی از موتورهای دیزل استفاده شده است. طریقه کار این فیلتر ها براساس گرفتن و غرق کردن گردو خاک داخل روغن است.

فیلتر دیزل ژنراتور دارای یک صافی اولیه و ثانویه است و در قسمت پایین آن کاسه یا ظرف روغن وجود دارد. با مکش موتور، هوا از لوله مرکزی وارد انتهای فیلتر شده و به کاسه روغن برخورد می کند. برخورد هوا به کاسه روغن مقداری زیادی از گرد و خاک و کثافات آنرا می گیرد، چرا که این ذرات معمولاً سنگین تر بوده و در داخل روغن گیر می کنند. گرد و خاک و ناخالصی های دیگر توسط فیلتر اول و دوم گرفته می شوند و هوای پاک و تصفیه شده وارد موتور می شود.

صافی خشک

عضو اصلی این نوع صافی ها یک فیلتر کاغذی با سوراخ های بسیار ریز است که وظیفه تصفیه هوا را دارد. جنس کاغذ فیلتر از یک نوع کاغذ مخصوص بوده که برای افزایش سطح فیلتراسیون، آن را به صورت چین دار می‌سازند.

صافی‌های خشک در موتورهای مختلف در انواع و سایزهای گوناگون به کار برده می شوند، مثلا صافی یک موتور کوچک تک و دو سیلندر دارای سطح کم و اندازه کوچک است.

سخن پایانی

فیلتر دیزل ژنراتور یک وسیله کاربردی برای دیزل ژنراتور است که انواع مختلفی مانند فیلتر هوا، فیلتر آب، فیلتر روغن و فیلتر سختی گیر است که هر کدام کاربردی خاص دارند. اگر به موقع تعویض نشود خرابی‌های به بار می آورد پس به موقع باید آن ها را تعویض کرد. باید نکات ایمنی دیزل ژنراتور را هم در آن ها رعایت کرد.
