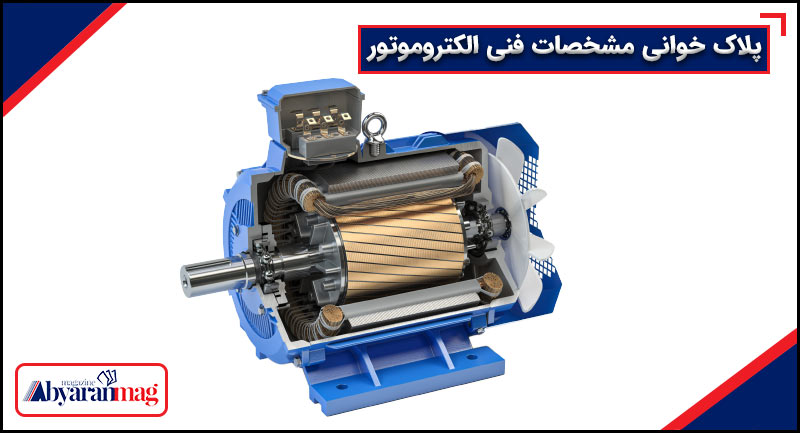

مهمترین مشخصات فنی الکتروموتور که در پلاکخوانی باید بدانید

مشخصاتی که روی پلاک الکتروموتورها نوشته میشود، برای استفاده بهینه در طراحی و راه اندازی صحیح بهکار میرود و شامل نکاتی میشود که گاهی بیتوجهی به آن باعث بهرهوری کمتر و خسارت به تجهیزات الکتریکی میشود.
پلاکخوانی مشخصات فنی الکتروموتور، کمک زیادی به طراحی مدار مربوطه و انتخاب صحیح کنتاکتور بیمتال و غیره میکند.
اگر روی الکتروموتوری ۳۸۰/۲۲۰=V نوشته شده باشد معنی آن این است که این الکتروموتور در شبکه برق ۱۱۰ ولت که در برخی از کشورها استفاده میشود باید بهصورت مثلث و در کشورهایی مثل ایران که ولتاژ ۲۲۰ ولت (ولتاژ بین یک فاز و نول) دارند، باید بهصورت ستاره بسته شود.
دور الکتروموتور با فرکانس ارتباط مستقیم دارد. همچنین دور الکتروموتوری که در فرکانس ۵۰ هرتز ۱۵۰۰ است در فرکانس ۶۰ هرتز دور آن متفاوت است. در ادامه به مشخصات فنی الکتروموتور میپردازیم:
- No: سریال نامبر یا شماره سریال (Serial Number)، شمارهای است که توسط شرکت تولیدکننده، ساخته میشود.
- Type: شامل تمام مشخصات فنی الکتروموتور مانند سهفاز یا تک فاز بودن، آلیاژ بدنه، نوع الکتروموتور و غیره است که شرکت سازنده از کد شناسایی برای نوع الکتروموتور استفاده میکند.
- برای
- A: حداکثر جریان مجاز الکتروموتور را نشان میدهد که میزان جریان نباید بیشتر از مقدار اعلامشده باشد، بلکه همیشه الکتروپموتور طوری انتخاب شود که پایینتر از میزان A کار کند.
- V: ولتاژ الکتروموتور است که نباید ولتاژ بیشتر و یا کمتر به سیمپیچهای الکتروموتور اعمال شود.
- ۵۰HZ: الکتروموتور باید در فرکانس ۵۰ هرتز کار کند (در ایران)
- ۶۰HZ: الکتروموتور باید در فرکانس ۶۰ هرتز کار کند (فرکانس برق برخی کشورها)
- RPM: نشاندهندهی دور الکتروموتور در یک دقیقه روی شفت خروجی است.
- KW: مقدار توان الکتروموتور را نشان میدهد.
- IP: میزان حفاظت الکتروموتور در مقابل گرد و غبار، نفوذ آب و ذرات خارجی طبق جدول زیر می باشد:
بدون حفاظت در مقابل تماس با اجسام خارجی و آب | IP00 |
محفوظ در مقابل تماس دست و اجسام بزرگ خارجی – محافظ در مقابل آب | IP10 |
محفوظ در مقابل تماس دست و اجسام بزرگ خارجی – محفوظ در مقابل آب | IP11 |
محفوظ در مقابل تماس انگشت و اجسام با وزن متوسط بدون حفاظ در مقابل آب | IP20 |
محفوظ در مقابل تماس انگشت و اجسام با وزن متوسط – ضد آب | IP21 |
محفوظ در مقابل تماس انگشت و اجسام با وزن متوسط – محفوظ در مقابل ترشح آب بهطور عمودی یا با زاویه بیشتر از ۳۰ درجه نسبت | IP22 |
محفوظ در مقابل تماس با ابزارها و اجسام خارجی سبک وزن – بدون محافظت در مقابل آب | IP30 |
محفوظ در مقابل تماس با ابزار ها و اجسام خارجی سبک وزن – ضدآب | IP31 |
محفوظ در مقابل تماس با ابزارها و اجسام خارجی سبک وزن – محفوظ در مقابل ترشح آب بطور عمودی یا با زاویه بیشتر از ۳۰ درجه | IP32 |
در مقابل تمام موارد فوق به غیر از عمق | IP40 |
برای اینکه الکتروموتور مناسبی را انتخاب کنید باید با پلاکخوانی الکترموتور آشنا شوید. در این مطلب سعی کردیم تمام اطلاعات مهمی را که هنگام پلاکخوانی به آن نیاز خواهید داشت، توضیح دهیم.
