ژنراتور نیروگاه چیست؟

آشنایی کامل با اجزا، عملکرد و انواع ژنراتورهای نیروگاهی

امتیاز دهید

تولید نیروی برق، شریان حیاتی تمدن نوین، فرآیندی پیچیده و شگفت‌انگیز است که بخش اعظم آن مرهون عملکرد بی‌نقص دستگاهی به نام ژنراتور نیروگاه است.

این تجهیز عظیم و حیاتی، وظیفه تبدیل انرژی مکانیکی به انرژی الکتریکی را برعهده دارد تا خانه‌ها، صنایع و زیرساخت‌های یک کشور، از روشنایی و نیروی لازم برخوردار شوند. درک ساختار، عملکرد و انواع این مولدها برای هر متخصص حوزه انرژی، یک ضرورت محسوب می‌شود.

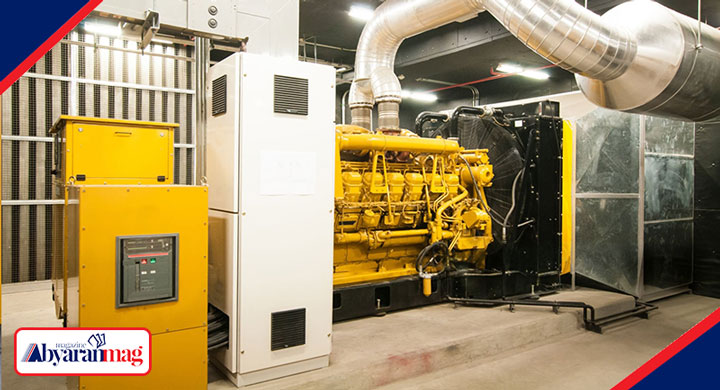

ژنراتور نیروگاه چیست و چگونه کار می‌کند؟

ژنراتور نیروگاه برق

ژنراتور نیروگاه دستگاهی الکترومکانیکی است که بر اساس اصل القای الکترومغناطیسی فارادی، انرژی مکانیکی را که توسط توربین‌ها فراهم شده، به انرژی الکتریکی قابل استفاده تبدیل می‌کند.

در واقع، در هر نیروگاهی، اعم از حرارتی، آبی یا اتمی، ژنراتور آخرین و مهم‌ترین مرحله در زنجیره تولید برق است و به مثابه قلب تپنده، جریان حیات را به شبکه سراسری تزریق می‌کند. جایگاه ژنراتور در نیروگاه به‌قدری محوری است که عملکرد و پایداری کل سیستم، مستقیماً به سلامت و راندمان آن بستگی دارد.

اصول اساسی تبدیل انرژی در ژنراتور تولید برق نیروگاه

عملکرد ژنراتور تولید برق نیروگاه بر مبنای حرکت نسبی یک میدان مغناطیسی و یک هادی است. در بیشتر ژنراتورهای سنکرون، روتور ژنراتور نیروگاه که با سرعت بالا می‌چرخد، میدان مغناطیسی مورد نیاز را تولید می‌کند.

در حین چرخش، میدان خطوط شار مغناطیسی را در داخل سیم‌پیچ‌های ثابت قطع می‌کند و طبق قانون فارادی، نیروی محرکه الکتریکی در سیم‌پیچ‌های استاتور القا می‌شود. نتیجه این فرآیند، تولید جریان متناوب سه‌فاز است که می‌تواند با تنظیمات مناسب، به شبکه انتقال برق تحویل داده شود.

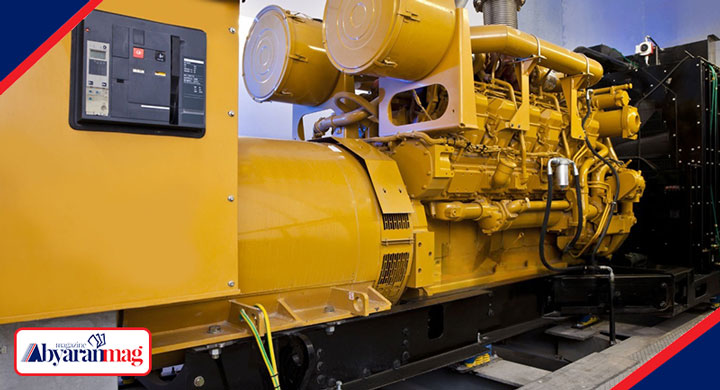

اجزای کلیدی ژنراتورهای عظیم نیروگاهی

ژنراتور نیروگاه گازی

یک ژنراتور نیروگاهی از دو بخش اصلی تشکیل شده است که عبارتند از:

  • استاتور: سیم‌پیچ‌های اصلی آرمیچر که برق خروجی سه‌فاز را تولید می‌کنند، در هسته آهنی استاتور قرار دارند. استاتور، محفظه اصلی و بزرگ ژنراتور است که وظیفه نگهداری و عایق‌بندی سیم‌پیچ‌ها را بر عهده دارد.
  • روتور: روتور که به محور توربین متصل است، حامل سیم‌پیچ‌های میدان است. این سیم‌پیچ‌ها توسط یک منبع جریان مستقیم (سیستم تحریک) تغذیه می‌شوند تا میدان مغناطیسی قوی لازم برای القای ولتاژ در استاتور را ایجاد کنند.

سیستم‌های خنک‌کننده و کنترل ژنراتور اصلی نیروگاه

به دلیل تلفات حرارتی بالا، سیستم‌های خنک‌کننده برای کارکرد پایدار ژنراتور اصلی نیروگاه حیاتی هستند. در ژنراتورهای بزرگ، معمولاً از هیدروژن یا آب مقطر برای خنک‌سازی سیم‌پیچ‌های روتور و استاتور استفاده می‌شود، زیرا راندمان خنک‌کنندگی این مواد بسیار بالاتر از هوا است. علاوه بر خنک‌کاری، سیستم کنترل و محافظت نیز جزء لاینفک ژنراتورها به حساب می‌آید.

  1. سیستم تحریک: کنترل‌کننده جریان میدان روتور و در نتیجه ولتاژ خروجی.
  2. تنظیم‌کننده ولتاژ خودکار: تنظیم‌کننده ولتاژ خروجی و واکنش به تغییرات بار.
  3. سیستم‌های حفاظتی: مانیتورینگ پارامترهایی مانند دما، ارتعاش، جریان‌های خطا و ایزوله کردن سریع ژنراتور در صورت بروز مشکل.
بیشتر بخوانید >>  سوپرشارژر چیست و چگونه عمل می کند؟

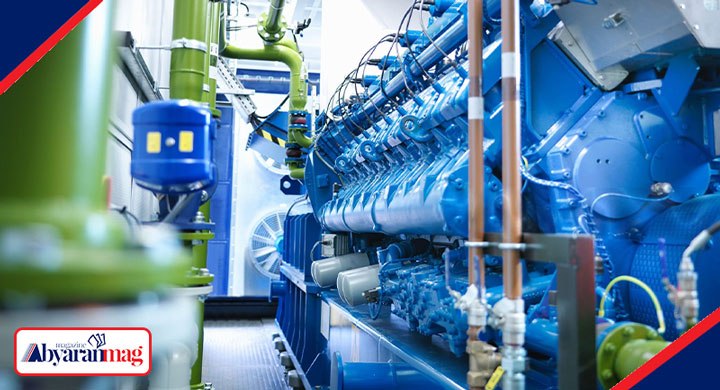

انواع ژنراتور بر اساس فناوری نیروگاه

ژنراتور نیروگاهی

انواع مختلف نیروگاه‌ها، بسته به منبع انرژی اولیه و سرعت دوران توربین، از ژنراتورهای با مشخصات متفاوتی استفاده می‌کنند.

ژنراتور نیروگاه گازی و ژنراتور نیروگاه سیکل ترکیبی

در ژنراتور نیروگاه گازی و نیز در نیروگاه‌های با راندمان بالاتر مانند ژنراتور نیروگاه سیکل ترکیبی، توربین‌ها با سرعت‌های بسیار بالا (معمولاً ۳۰۰۰ یا ۳۶۰۰ دور در دقیقه) کار می‌کنند. به همین دلیل، از ژنراتور سنکرون با روتور استوانه‌ای استفاده می‌شود که می‌توانند در برابر نیروهای گریز از مرکز عظیم در سرعت‌های بالا مقاومت کنند. این ژنراتورها به دلیل سرعت بالا و حجم کوچک‌تر نسبت به توان، نیازمند سیستم‌های خنک‌کننده پیشرفته هستند.

ژنراتور نیروگاه بخار و ژنراتور نیروگاه حرارتی

ژنراتور نیروگاه بخار و به‌ طور کلی ژنراتور نیروگاه حرارتی، بخش اعظم برق تولیدی شبکه را تأمین می‌کنند. این ژنراتورها نیز از نوع سنکرون استوانه‌ای با سرعت بالا هستند. نکته کلیدی در نیروگاه‌های بخار، کنترل دقیق میزان بخار ورودی به توربین است تا فرکانس و توان خروجی ژنراتور به‌ دقت کنترل شود و با شبکه سنکرون باقی بماند.

ژنراتور نیروگاه بادی

برخلاف ژنراتورهای سنکرون نیروگاه‌های حرارتی، ژنراتور نیروگاه بادی معمولاً از ژنراتورهای القایی یا ژنراتورهای سنکرون مجهز به مبدل‌های الکترونیک قدرت استفاده می‌کند.

توربین بادی، سرعت متغیر و نسبتاً پایینی دارد و ژنراتور باید بتواند با این سرعت متغیر کار کند و ولتاژ و فرکانس خروجی را با شبکه برق هماهنگ سازد. ژنراتورهای مغناطیس دائم و ژنراتورهای القایی با تغذیه دوگانه نمونه‌های رایج در این صنعت هستند.

ژنراتور نیروگاه اتمی و ژنراتور نیروگاه هسته ای

ژنراتور نیروگاه اتمی و ژنراتور نیروگاه هسته ای از نظر فنی بسیار مشابه نیروگاه‌های حرارتی هستند، زیرا انرژی هسته‌ای تنها برای تولید بخار با فشار و دمای بالا استفاده می‌شود. بنابراین، ژنراتورهای آن‌ها نیز از نوع سنکرون استوانه‌ای و فوق‌العاده بزرگ هستند.

به دلیل اهمیت بالای پایداری و ایمنی، این ژنراتورها معمولاً بزرگ‌ترین توان‌ها و پیچیده‌ترین سیستم‌های خنک‌کنندگی و حفاظتی را دارند. به عنوان مثال، در مورد ژنراتور نیروگاه اتمی بوشهر، ابعاد و مشخصات فنی بسیار دقیق و حساس طراحی شده‌اند تا حداکثر اطمینان را برای شبکه برق فراهم آورند.

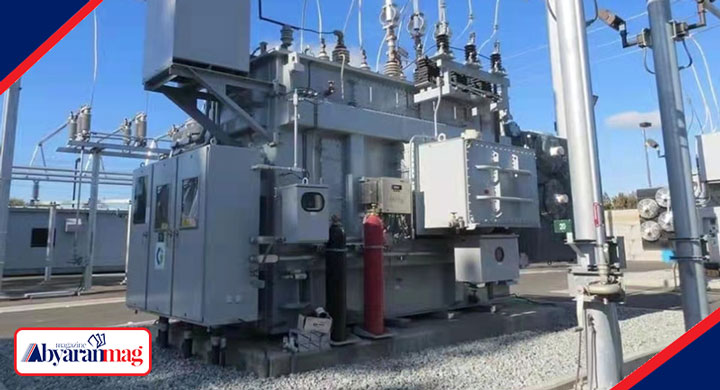

ولتاژ خروجی ژنراتور نیروگاه و نحوه انتقال برق

ولتاژ خروجی ژنراتور نیروگاه

ولتاژ خروجی ژنراتور نیروگاه معمولاً در محدوده ۱۱ تا ۲۷ کیلوولت است. تولید برق در این سطح ولتاژ صورت می‌گیرد، اما برای انتقال به فواصل طولانی و کاهش تلفات، این ولتاژ باید فوراً افزایش یابد. این کار توسط ترانسفورماتور اصلی نیروگاه انجام می‌شود که ولتاژ را به سطوح فوق‌توزیع یا انتقال می‌رساند. ژنراتورها باید قادر به حفظ پایداری این ولتاژ خروجی در برابر تغییرات بار لحظه‌ای و اختلالات شبکه باشند.

بیشتر بخوانید >>   مقایسه دیزل ژنراتور با برق شهری

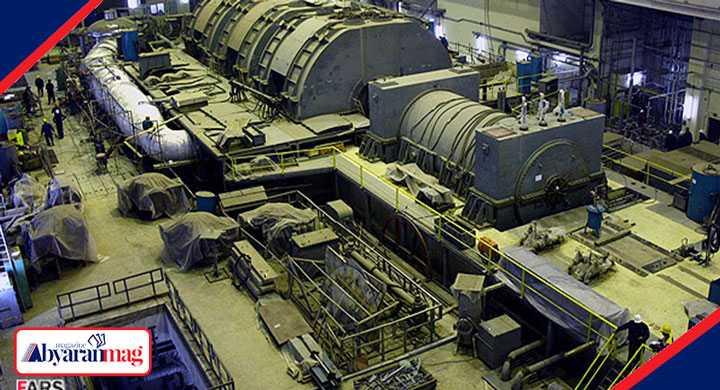

آشنایی با نمونه‌ ژنراتورهای بزرگ نیروگاهی ایران

ژنراتور برق نیروگاه

ژنراتورهای بزرگ نیروگاهی در ایران به عنوان قلب تولید برق در مقیاس صنعتی شناخته می‌شوند و نقش حیاتی در تأمین پایدار انرژی کشور ایفا می‌کنند. این ژنراتورها که عموماً از نوع دیزلی، گازی یا بخاری هستند، در نیروگاه‌های بزرگ حرارتی و سیکل ترکیبی نصب می‌شوند و توان تولیدی آن‌ها از چندین مگاوات تا صدها مگاوات متغیر است.

برندهای معتبر بین‌المللی و همچنین تولیدکنندگان داخلی در ساخت و تجهیز این نمونه‌ها نقش دارند و بسیاری از نیروگاه‌های کشور از ژنراتورهای قدرتمند ساخت ایران بهره‌مند هستند. این ژنراتورها با فناوری پیشرفته، سیستم‌های خنک‌کاری و کنترل دیجیتال، قابلیت کارکرد مداوم و طولانی‌مدت را داشته و برای پاسخگویی به نیاز روزافزون شبکه برق سراسری طراحی شده‌اند.

ژنراتور نیروگاه اتمی بوشهر

ژنراتور نیروگاه اتمی بوشهر که یک واحد بزرگ تولید برق هسته‌ای است، از ژنراتورهای سنکرون با ظرفیت بسیار بالا استفاده می‌کند که قادر به تأمین پایدار حجم عظیمی از انرژی به شبکه برق کشور هستند.

همان‌طور که اشاره شد، با وجود تفاوت در منبع اولیه، مکانیسم تبدیل انرژی نهایی توسط ژنراتور، مشابه نیروگاه‌های حرارتی است. این ژنراتورها به دلیل ماهیت بحرانی تأسیسات، از بالاترین استانداردهای ایمنی و نگهداری تبعیت می‌کنند.

ژنراتور نیروگاه نکا و نیروگاه رامین

نیروگاه‌های مهمی چون نیروگاه نکا در مازندران و نیروگاه رامین در خوزستان، نمونه‌هایی از نیروگاه‌های حرارتی بزرگ کشور هستند. ژنراتور نیروگاه بخار در این مراکز، اغلب با ظرفیت‌های بالا و سرعت چرخش ۳۰۰۰ دور در دقیقه کار می‌کنند. پایداری و قابلیت اطمینان ژنراتور نیروگاه نکا و ژنراتور نیروگاه رامین برای حفظ تعادل شبکه برق منطقه‌ای و سراسری بسیار حیاتی است.

ضرورت استفاده از دیزل ژنراتور نیروگاهی برای برق اضطراری

ژنراتور در نیروگاه برق

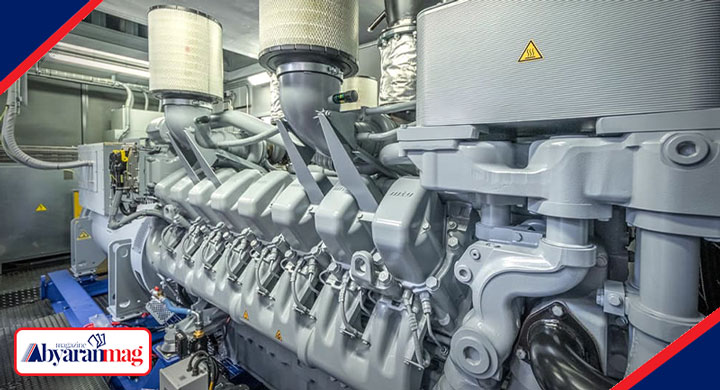

علاوه بر ژنراتورهای اصلی، هر نیروگاهی نیازمند منابع برق پشتیبان برای مواقع اضطراری است. اینجاست که دیزل ژنراتور نیروگاهی اهمیت پیدا می‌کند. این ژنراتورهای کوچک‌تر که در بخش‌های حساس نیروگاه مانند سیستم‌های کنترلی نصب می‌شوند، تضمین می‌کنند که حتی در صورت قطع کامل برق شبکه، نیروگاه بتواند تجهیزات خود را خاموش یا مجدداً راه‌اندازی کند. این دیزل ژنراتورها باید بسیار قابل اعتماد و با قابلیت راه‌اندازی سریع باشند.

ارائه راه‌حل‌های ژنراتوری توسط شرکت آبیاران پویان آذر

در حوزه تأمین و اجرای سیستم‌های مولد برق، به‌خصوص دیزل ژنراتورهای نیروگاهی با توان‌های بالا برای پشتیبانی از زیرساخت‌های بزرگ، تجربه و تخصص، حرف اول را می‌زند.

شرکت آبیاران پویان آذر با درک عمیق از نیازهای فنی و حساسیت بالای پروژه‌های نیروگاهی، طی سال‌ها فعالیت، توانسته است راه‌حل‌های جامعی را برای تأمین برق اضطراری و دائم کار پروژه‌های مختلف ارائه دهد. تیم مهندسی ما آماده ارائه مشاوره‌های تخصصی برای انتخاب و نصب ژنراتورهای مورد نیاز برای تأمین برق بخش‌های حیاتی و پشتیبان نیروگاه‌ها است.

نتیجه گیری

ژنراتور نیروگاهی صرف نظر از منبع اولیه انرژی، مهم‌ترین عنصر در فرآیند تولید برق است. درک نحوه کارکرد روتور، استاتور و سیستم‌های جانبی مانند خنک‌کننده و کنترل، برای مهندسان این حوزه ضروری است.

از ژنراتورهای سرعت بالای نیروگاه‌های گازی و بخار گرفته۰۸ تا ژنراتورهای بادی با فرکانس متغیر و دیزل ژنراتورهای نیروگاهی، هر کدام نقش منحصربه‌فردی در زنجیره تأمین انرژی دارند. با توجه به اهمیت پایداری شبکه، انتخاب و نگهداری صحیح این تجهیزات، نیازمند همکاری با متخصصین مجرب و مجموعه‌های باسابقه است.
