برای آشنایی با نحوه نصب رگولاتور ولتاژ برای ژنراتور، باید مراحلی را طی کرده و طبق آن پیش بروید. پیش از شروع توضیحات مربوط به مراحل نصب رگولاتور ولتاژ دیزل ژنراتور، به این نکته توجه کنید که برای نصب نیاز است تا اطلاعات کافی و تخصص لازم را در این باره داشته باشید. نحوه نصب رگولاتور دیزل ژنراتور، امری تخصصی است و این مقاله، صرفا جهت ارائه اطلاعات کاربردی برای شماست. بنابراین سعی کنید حین نصب، حتما از یک متخصص در این حوزه کمک بگیرید. نصب رگولاتور مراحل خاصی دارد که شامل بررسی اتصالات و تنظیمات مختلف است. در ادامه، مراحل دقیق نصب رگولاتور ولتاژ را برای شما توضیح می‌دهیم:

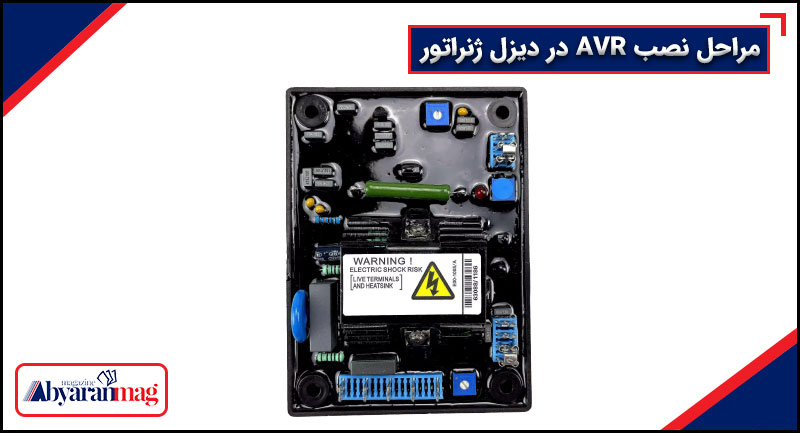

مراحل نصب AVR در دیزل ژنراتور
یکسری تجهیزات موردنیاز برای نصب رگولاتور ولتاژ که می بایست پیش از اقدام تهیه کنید، شامل رگولاتور ولتاژ (متناسب با نوع ژنراتور)، آچار مناسب، کابل و سیم، ولت سنج جهت اندازه گیری ولتاژ دستگاه.
در مرحله بعدی بهتر است پیش از نصب رگولاتور دستگاه را از شبکه برق جدا کرده و از خاموش بودن آن اطمینان داشته باشید. تعیین محل نصب رگولاتور دومین مورد پراهمیت است، چراکه AVR باید در نزدیکی ژنراتور باشد و تهویه مناسب برای کارکرد ایمن داشته باشد. در گام بعدی برای دسترسی به شبکه برق بهتر است درپوش و محافظ دور ژنراتور را باز کرده و به سیم پیچی های دستگاه دسترسی پیدا کنید.
در مرحله بعدی نیاز است تا با اتصالات رگولاتور برای یک دیزل ژنراتور آشنا شوید. در ابتدا باید ترمینال های ژنراتور و AVR را شناسایی کنید. هر رگولاتور دارای سه ترمینال AC، DC و اتصال به زمین است. هر ژنراتور نیز دارای ترمینال های AC برای ورودی و خروجی آرمیچر است. ترمینال های AC روی دیزل ژنراتور دو عدد A+ و A- است به ورودی AC رگولاتور وصل می کنید. طبق دفترچه راهنمای محصول شما بایستی قطب های مثبت و منفی را به درستی به هم متصل کنید.
پس از اتصال درست سیم ها، با کمک کلمپ محکم کرده و عایق بندی کنید.
درصورتی که رگولاتور شما خروجی DC دارد، آن را به باتری یا سیستم بار متصل کنید. این خروجی نیز قطب مثبت و منفی دارد. برای اتصال همیشه قطب های هم نام را به یکدیگر متصل میکنیم.
در مرحله بعدی، اتصال به زمین را با کمک سیم مناسب از پایه زمین روی رگولاتور به نقطه زمین ژنراتور متصل میکنیم تا ایمنی لازم ایجاد شود و از نوسانات ولتاژ تا حد بسیاری جلوگیری گردد.
کاربرد اصلی AVR در دیزل ژنراتور
با استفاده از AVR، می‌توان از آسیب‌های ناشی از نوسانات ولتاژ جلوگیری کرد و کیفیت برق خروجی دستگاه های مولد الکتریسیته را افزایش داد. این که بدانیم تنظیم کننده ولتاژ را چگونه نصب کنیم، می بایست نحوه نصب رگولاتور دیزل ژنراتور را یاد بگیریم. برای این منظور آشنایی با مراحل نصب، نکات ایمنی و تجهیزات موردنیاز برای نصب رگولاتور ضروری است.
بررسی اتصالات ورودی رگولاتور نحوه نصب آن
اتصالات روی رگولاتور شامل چندین ترمینال است که معمولا اتصالات ورودی از ژنراتور به رگولاتور است که معمولا طبق کدگذاری و رنگبندی انجام می‌شود. برای اتصال AVR به دیزل ژنراتور، بایستی بررسی کنید که قطب های هم نام به یکدیگر از طریق سیم متصل شوند. همچنین سیم منفی را به زمین متصل کنید تا ایمنی های لازم از بابت برق گرفتگی رعایت شود.خروجی های تعبیه شده روی رگولاتور را بایستی به بار یا همان منبع تغذیه اصلی و مدار مربوطه متصل کنید.
تنظیم ولتاژ (در صورت لزوم): برخی از رگولاتورهای ولتاژ قابلیت تنظیم دارند. اگر رگولاتور شما این امکان را دارد، از دفترچه راهنما برای تنظیم ولتاژ خروجی مطابق با نیاز بار استفاده کنید.
پس از اتصال تمامی سیم‌ها، پوشش ژنراتور را ببندید و دستگاه را روشن کنید. با استفاده از مولتی‌متر، ولتاژ خروجی را بررسی کنید تا مطمئن شوید که رگولاتور به درستی کار می‌کند و ولتاژ در محدوده مطلوب است.

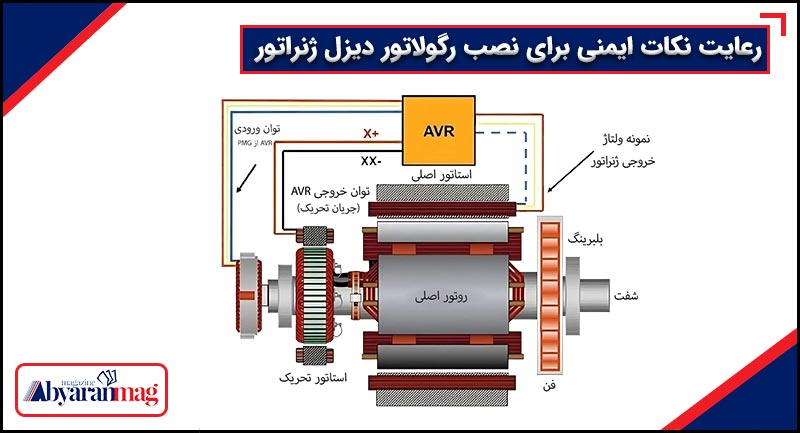

رعایت نکات ایمنی برای نصب رگولاتور دیزل ژنراتور
- در هنگام کار با برق، حتماً از تجهیزات ایمنی استفاده کنید.
- اگر تجربه کافی ندارید، بهتر است از یک متخصص کمک بگیرید تا مطمئن شوید که کار به درستی انجام می‌شود.
- اتصال سیم‌ها در نصب رگولاتور ولتاژ بسیار مهم است و باید با دقت انجام شود.
معرفی سیم و اتصالات
سیم قرمز رنگ از ترمینال خروجی ژنراتور را به ورودی مثبت رگولاتور متصل میکنیم. به آن سیم مثبت گفته می شود.
سیم مشکی رنگ که از ترمینال منفی خروجی ژنراتور است و به ترمینال ورودی و منفی روی رگولاتور متصل می شود و به آن (V-یا GND) گفته می شود.
نکات ایمنی در نصب رگولاتور به دیزل ژنراتور
- اطمینان از کیفیت اتصال سیم ها: اطمینان حاصل کنید که هر دو سر سیم‌ها به‌خوبی و محکم وصل شده‌اند. از اتصالات شل یا ضعیف خودداری کنید.
- توجه به رنگبندی سیم ها: معمولاً از رنگ‌های استاندارد (قرمز برای مثبت و مشکی برای منفی) استفاده می‌شود تا از اشتباه در اتصالات جلوگیری شود.
- عایق بندی اتصالات: بررسی کنید که تمام عایق‌های سیم‌ها سالم باشند تا از اتصال کوتاه جلوگیری شود.
- بررسی دفترچه راهنما: در صورتی که رگولاتور دارای دفترچه راهنما باشد، حتماً آن را مطالعه کرده و طبق راهنمایی‌های ارائه شده عمل کنید.
- تست و انجام ازمایشات برای اطمینان از صحت کارکرد: پس از انجام اتصالات، ژنراتور را روشن کنید و با استفاده از ولت سنج، ولتاژ خروجی را بررسی کنید. مطمئن شوید که ولتاژ هم راستا با تنظیمات شماست.
درحالت کلی نصب رگولاتور دیزل ژنراتور برای کنترل نوسانات ولتاژ خروجی، جهت استفاده برای تامین برق دستگاه های فوق حساس بسیار ضروری است. اما نحوه نصب و راه اندازی رگولاتور ولتاژ برای تجهیزات حساس نیازمند بررسی های بسیار تخصصی است.
