مقررات ملی ساختمان دیزل ژنراتور

در دنیای مهندسی امروز، نصب و راه‌اندازی تجهیزات حیاتی مانند ژنراتور دیزلی دیگر یک انتخاب سلیقه‌ای نیست، بلکه فرآیندی است که باید تحت نظارت دقیق قوانین و استانداردها انجام شود. مقررات ملی ساختمان دیزل ژنراتور مجموعه‌ای از ضوابط و الزامات فنی است که با هدف اصلی تأمین ایمنی جانی و مالی ساکنان، حفاظت از خود تجهیزات و کاهش اثرات زیست‌محیطی تدوین شده است.

رعایت این مقررات نه تنها یک الزام قانونی برای اخذ پایان کار و تأییدیه‌های لازم است، بلکه تضمین‌کننده عملکرد صحیح، پایدار و ایمن سیستم برق اضطراری در بحرانی‌ترین شرایط خواهد بود. در این مقاله، به بررسی عمیق و تخصصی این ضوابط می‌پردازیم و نقش آن‌ها را در طراحی، اجرا و نگهداری سیستم‌های برق اضطراری دیزلی استاندارد تشریح می‌کنیم تا مهندسان، کارفرمایان و مجریان پروژه‌ها بتوانند با آگاهی کامل، گام‌های لازم را برای انطباق با این الزامات بردارند.

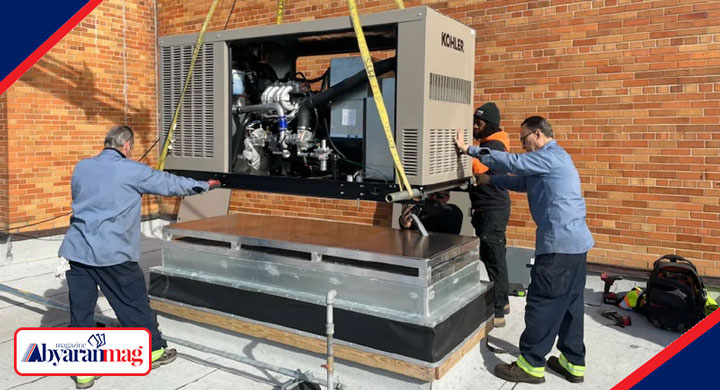

چرا آشنایی با مقررات ملی ساختمان دیزل ژنراتور اهمیت دارد؟

نادیده گرفتن الزامات قانونی در نصب دیزل ژنراتور می‌تواند عواقب جبران‌ناپذیری به همراه داشته باشد. از خطراتی مانند آتش‌سوزی و برق‌گرفتگی گرفته تا آلودگی صوتی و زیست‌محیطی، هرکدام می‌توانند ایمنی و آسایش عمومی را به خطر اندازند. هدف اصلی از تدوین استاندارد ساختمان دیزل ژنراتور، ایجاد یک چارچوب یکپارچه و علمی برای پیشگیری از این خطرات است.

این استانداردها، حاصل سال‌ها تجربه، تحلیل حوادث و پژوهش‌های فنی هستند و به عنوان یک راهنمای جامع، حداقل‌های مورد نیاز برای نصب ایمن و کارآمد را مشخص می‌کنند. آشنایی با این مقررات به طراحان کمک می‌کند تا از ابتدا، فضاهای لازم را پیش‌بینی کنند و به مجریان امکان می‌دهد تا تمامی مراحل نصب را مطابق با اصول مهندسی و الزامات قانونی به پیش ببرند.

اهمیت ایمنی در برابر حریق و انفجار

یکی از بزرگ‌ترین خطرات مرتبط با دیزل ژنراتورها، پتانسیل بالای آن‌ها برای ایجاد حریق است. این دستگاه‌ها با سوخت دیزل (گازوئیل) کار می‌کنند که یک ماده قابل اشتعال است و همزمان، دمای موتور و سیستم اگزوز در حین کار به شدت بالا می‌رود. ترکیب این دو عامل، یعنی سوخت قابل اشتعال و سطوح داغ، یک سناریوی پرخطر ایجاد می‌کند.

مقررات ملی ساختمان دیزل ژنراتور الزامات سخت‌گیرانه‌ای را برای نگهداری سوخت، فاصله‌گذاری ایمن لوله‌های اگزوز از مواد قابل اشتعال و طراحی سیستم‌های تهویه مناسب برای جلوگیری از تجمع بخارات سوخت وضع می‌کند. همچنین، این مقررات بر لزوم تجهیز اتاق ژنراتور به سیستم‌های اعلام و اطفاء حریق متناسب با نوع خطر تأکید دارند تا در صورت بروز هرگونه حادثه، بتوان به سرعت آن را مهار کرد و از گسترش آتش به سایر بخش‌های ساختمان جلوگیری نمود.

حفاظت از محیط زیست و کاهش آلودگی صوتی

عملکرد دیزل ژنراتور با تولید آلاینده‌های گازی و همچنین، آلودگی صوتی همراه است. دود خروجی از اگزوز حاوی گازهای مضری است که می‌تواند برای محیط زیست و سلامت انسان‌ها زیان‌آور باشد. به همین دلیل، مقررات ملی ضوابطی را برای ارتفاع و جهت‌دهی لوله اگزوز تعیین می‌کند تا این آلاینده‌ها از فضاهای تنفسی و پنجره‌های ساختمان‌های مجاور دور شوند.

از سوی دیگر، صدای بلند موتور دیزل می‌تواند آسایش ساکنان و همسایگان را به شدت مختل کند. استاندارد ساختمان دیزل ژنراتور حداقل فاصله مجاز محل نصب ژنراتور از محیط‌های مسکونی و حساس را مشخص کرده و بر لزوم استفاده از تجهیزاتی مانند کانوپی سایلنت یا ساخت دیوارهای عایق صوتی تأکید می‌کند. رعایت این ضوابط نه تنها یک الزام قانونی، بلکه نشانه احترام به حقوق شهروندی و حفاظت از محیط زیست است.

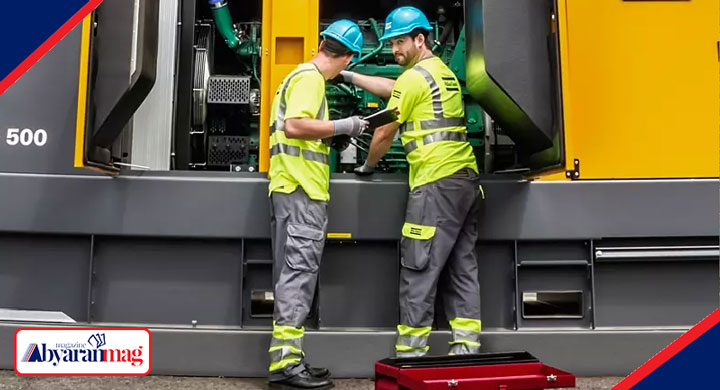

کدام مباحث مقررات ملی ساختمان به دیزل ژنراتور می‌پردازند؟

مقررات ملی ساختمان ایران یک مجموعه گسترده شامل بیست و دو مبحث است که هرکدام به جنبه‌ای از طراحی و اجرای ساختمان می‌پردازند. الزامات مربوط به دیزل ژنراتورها به صورت پراکنده در چند مبحث کلیدی ذکر شده است و برای یک طراحی جامع، باید به تمامی آن‌ها مسلط بود. این مباحث در کنار یکدیگر، نقشه راه کاملی برای نصب استاندارد این تجهیزات ارائه می‌دهند.

ضوابط نصب دیزل ژنراتور در مبحث سیزدهم

مبحث سیزدهم مقررات ملی با عنوان «طرح و اجرای تأسیسات برقی ساختمان‌ها»، مرجع اصلی برای الزامات الکتریکی دیزل ژنراتور است. این مبحث به طور دقیق نحوه اتصال ژنراتور به سیستم برق ساختمان را تشریح می‌کند. یکی از کلیدی‌ترین بخش‌های آن، تأکید بر استفاده از تابلو برق اضطراری است. این تابلو وظیفه دارد تا در زمان قطع برق شهری، به صورت خودکار ژنراتور را روشن کرده و بارهای حیاتی را به آن متصل کند و پس از وصل مجدد برق شهری، بارها را به شبکه بازگردانده و ژنراتور را خاموش نماید.

این مبحث همچنین جزئیاتی در مورد نحوه سایزینگ کابل‌ها، سیستم‌های حفاظتی (مانند کلیدهای اتوماتیک و فیوزها)، سیستم ارتینگ برای ژنراتور و تابلوهای مربوطه و لزوم جداسازی کامل مدار برق اضطراری از برق شهری را بیان می‌کند تا از بروز خطراتی مانند برگشت برق به شبکه و آسیب به تجهیزات یا برق‌کاران جلوگیری شود.

الزامات مربوط به محل استقرار در مبحث چهارم و پانزدهم

در حالی که مبحث سیزدهم بر جنبه‌های الکتریکی تمرکز دارد، مباحث چهارم (الزامات عمومی ساختمان) و پانزدهم (آسانسورها و پلکان برقی) به جنبه‌های فیزیکی و معماری محل نصب ژنراتور می‌پردازند. بر اساس دیزل ژنراتور مقررات ملی ساختمان، اتاق ژنراتور باید دارای مشخصات ویژه‌ای باشد. این فضا باید از مصالح مقاوم در برابر حریق ساخته شده و ابعاد آن به گونه‌ای باشد که فضای کافی برای تهویه، تعمیرات و دسترسی ایمن به تمام قسمت‌های دستگاه وجود داشته باشد.

این مباحث بر لزوم وجود سیستم تهویه مناسب برای تأمین هوای مورد نیاز احتراق موتور و همچنین، خروج گرمای تولید شده تأکید می‌کنند. علاوه بر این، باید مسیرهای خروج اضطراری ایمن برای پرسنل تعمیر و نگهداری در نظر گرفته شود. این ضوابط تضمین می‌کنند که محل استقرار ژنراتور نه تنها از نظر فنی مناسب است، بلکه از نظر ایمنی نیز بالاترین استانداردها را داراست.

الزامات کلیدی نظام مهندسی در طراحی و اجرای پروژه‌های دیزل ژنراتور

سازمان نظام مهندسی به عنوان نهاد ناظر بر اجرای صحیح مقررات ملی ساختمان، نقش کلیدی در تأیید طرح‌ها و نظارت بر اجرای پروژه‌ها دارد. مهندسان طراح و مجری موظف‌ هستند تا الزامات فنی مشخصی را در پروژه‌های خود رعایت کنند تا بتوانند تأییدیه‌های لازم را از این سازمان دریافت نمایند. این الزامات، ترجمان عملیاتی ضوابط ذکر شده در مباحث مقررات ملی هستند.

ضوابط ساختمانی و فضایی اتاق ژنراتور

طراحی اتاق ژنراتور یکی از مهم‌ترین مراحل در فرآیند نصب است. ابعاد اتاق باید به اندازه‌ای باشد که حداقل یک متر فضای خالی در اطراف ژنراتور برای دسترسی و تعمیرات وجود داشته باشد. فونداسیون دستگاه نیز باید به صورت کاملاً مهندسی‌شده طراحی شود تا بتواند وزن استاتیک ژنراتور و همچنین، بارهای دینامیک ناشی از لرزش آن در حین کار را تحمل کند.

استفاده از لرزه‌گیرهای مناسب بین شاسی ژنراتور و فونداسیون الزامی است. سقف و دیوارها باید از مصالح غیرقابل اشتعال و با مقاومت کافی در برابر حریق (معمولاً حداقل ۲ ساعت) ساخته شوند. همچنین، درب اتاق ژنراتور باید از نوع ضد حریق بوده و به سمت بیرون باز شود تا در مواقع اضطراری، خروج از آن به آسانی امکان‌پذیر باشد. این ضوابط ساختمانی، اولین سد دفاعی در برابر گسترش حوادث احتمالی هستند.

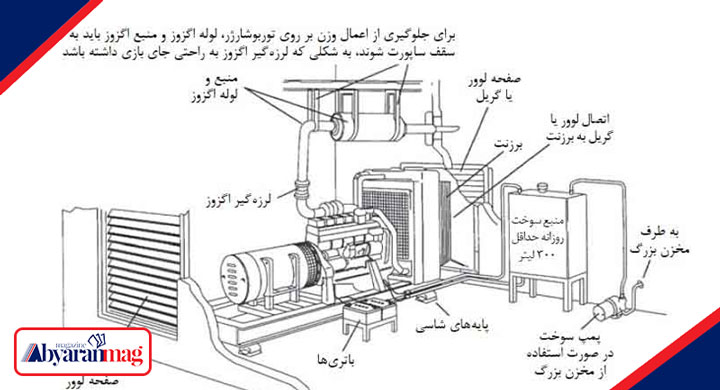

الزامات تهویه و اگزوز

دیزل ژنراتور برای عملکرد صحیح به دو جریان هوا نیاز دارد: هوای احتراق برای موتور و هوای خنک‌کننده برای رادیاتور. سیستم تهویه باید به گونه‌ای طراحی شود که هوای تازه و خنک از یک سمت وارد اتاق شده (معمولاً از پشت ژنراتور) و پس از عبور از رادیاتور و جذب گرمای آن، هوای داغ از سمت دیگر اتاق خارج شود.

ابعاد دریچه‌های ورود و خروج هوا باید بر اساس حجم هوای مورد نیاز دستگاه محاسبه گردد. سیستم اگزوز نیز باید به صورت کاملاً ایمن طراحی شود. لوله اگزوز باید با عایق‌های حرارتی مناسب پوشانده شده و از تمام مواد قابل اشتعال فاصله ایمن داشته باشد. خروجی اگزوز باید در محلی قرار گیرد که دود و گازهای سمی وارد ساختمان یا محوطه تنفسی نشوند.

تمهیدات مربوط به مخزن سوخت و لوله‌کشی

نگهداری سوخت دیزل یکی از حساس‌ترین بخش‌های کار است. مخزن سوخت اصلی باید در محلی ایمن، با تهویه مناسب و دور از منابع حرارتی و جرقه‌زا نصب شود. این مخزن باید دارای یک سینی یا حوضچه باشد که در صورت نشت، بتواند کل حجم سوخت مخزن را در خود جای دهد تا از پخش شدن سوخت و ایجاد خطر آتش‌سوزی جلوگیری شود.

لوله‌کشی سوخت از مخزن اصلی به مخزن روزانه ژنراتور بایستی با استفاده از لوله‌های فلزی استاندارد و اتصالات مناسب انجام شود تا احتمال نشت به حداقل برسد. استفاده از شیرهای قطع اضطراری سوخت در مسیر لوله‌کشی نیز از الزامات ایمنی است. رعایت این استانداردها، ریسک حوادث مرتبط با سوخت را به شدت کاهش می‌دهد.

اهمیت تأییدیه نظام مهندسی دیزل ژنراتور

فرآیند اخذ تأییدیه از سازمان نظام مهندسی یک مرحله حیاتی و قانونی است. در مرحله طراحی، مهندسان برق و مکانیک باید نقشه‌های دقیق تأسیسات برقی و مکانیکی مربوط به ژنراتور را تهیه کرده و برای بررسی به سازمان ارائه دهند. این نقشه‌ها شامل جانمایی دقیق دستگاه، دیاگرام‌های تک‌خطی برق، جزئیات فونداسیون، سیستم تهویه و اگزوز و سیستم سوخت‌رسانی هستند.

پس از تأیید نقشه‌ها، در مرحله اجرا، مهندس ناظر وظیفه دارد تا بر تمامی مراحل نصب نظارت کرده و از انطباق کامل آن با نقشه‌های مصوب و مقررات ملی اطمینان حاصل کند. در نهایت، پس از اتمام کار و انجام تست‌های لازم، گزارش نهایی توسط ناظر تهیه شده و به سازمان نظام مهندسی دیزل ژنراتور ارائه می‌شود تا مجوزهای لازم مانند پایان کار ساختمان صادر گردد.

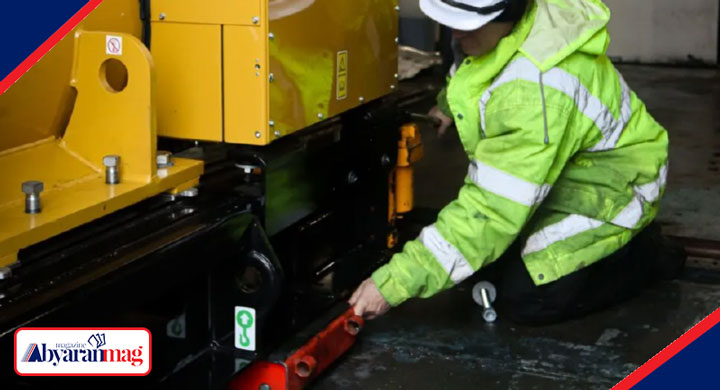

چگونه می‌توان از انطباق نصب ژنراتور با استانداردها مطمئن شد؟

برای کارفرمایان و مهندسانی که ممکن است تخصص کافی در زمینه دیزل ژنراتورها نداشته باشند، اطمینان از رعایت تمام این ضوابط پیچیده می‌تواند یک چالش باشد. با این حال، با اتخاذ رویکردهای صحیح، می‌توان این فرآیند را با موفقیت و آرامش خاطر به سرانجام رساند.

مشاوره با کارشناسان فنی در حوزه فروش دیزل ژنراتور

بهترین و مطمئن‌ترین راه برای تضمین انطباق با مقررات، همکاری با شرکت‌های متخصص و باتجربه در این زمینه است. شرکت‌هایی مانند abyaran که سال‌ها در زمینه تأمین، نصب و راه‌اندازی دیزل ژنراتورها فعالیت کرده‌اند، با تمامی پیچ‌وخم‌های فنی و قانونی این فرآیند آشنا هستند.

کارشناسان این شرکت‌ها می‌توانند از همان مراحل اولیه طراحی، مشاوره‌های ارزشمندی در خصوص انتخاب دستگاه مناسب، تعیین بهترین محل نصب، طراحی اتاق ژنراتور و تهیه نقشه‌های اجرایی مطابق با ضوابط ملی ارائه دهند. استفاده از خدمات چنین شرکت‌هایی، ریسک عدم تأیید پروژه توسط سازمان نظام مهندسی را به حداقل رسانده و تضمین می‌کند که تمامی مراحل کار به صورت اصولی و استاندارد انجام می‌شود.

بازرسی‌های دوره‌ای و فنی پس از نصب دیزل ژنراتور

رعایت استانداردها به مرحله نصب ختم نمی‌شود. یک سیستم برق اضطراری برای اینکه در طول زمان عملکرد ایمن و قابل‌اطمینان خود را حفظ کند، نیازمند بازرسی‌ها و نگهداری‌های دوره‌ای است. این بازرسی‌ها باید مطابق با دستورالعمل‌های سازنده و استانداردهای ملی انجام شوند.

مواردی مانند تست عملکرد تابلو ATS، بررسی سیستم‌های حفاظتی، بازرسی مخزن سوخت و اتصالات و تست دوره‌ای ژنراتور زیر بار، باید در یک برنامه منظم گنجانده شوند. این بازرسی‌ها کمک می‌کنند تا مشکلات احتمالی قبل از اینکه به یک بحران تبدیل شوند، شناسایی و برطرف گردند و سیستم همواره در حالت آماده‌به‌کار باقی بماند.

نتیجه‌گیری

مقررات ملی ساختمان دیزل ژنراتور یک نقشه راه حیاتی برای تأمین ایمنی، پایداری و عملکرد بهینه سیستم‌های برق اضطراری است. این ضوابط، که از دل تجربیات فنی و مهندسی بیرون آمده‌اند، تنها یک سری قوانین دست‌وپاگیر نیستند، بلکه سرمایه‌گذاری هوشمندانه برای حفاظت از جان و مال افراد و تضمین عملکرد صحیح زیرساخت‌ها در مواقع بحرانی به شمار می‌روند. از طراحی دقیق اتاق ژنراتور و سیستم‌های تهویه گرفته تا اجرای صحیح تأسیسات برقی و مکانیکی، هر مرحله باید با دقت و بر اساس استاندارد ساختمان دیزل ژنراتور انجام شود. همکاری با متخصصان و شرکت‌های معتبر در این زمینه، بهترین تضمین برای انطباق کامل با این مقررات و دستیابی به یک نتیجه ایمن، کارآمد و قابل‌اطمینان است.
