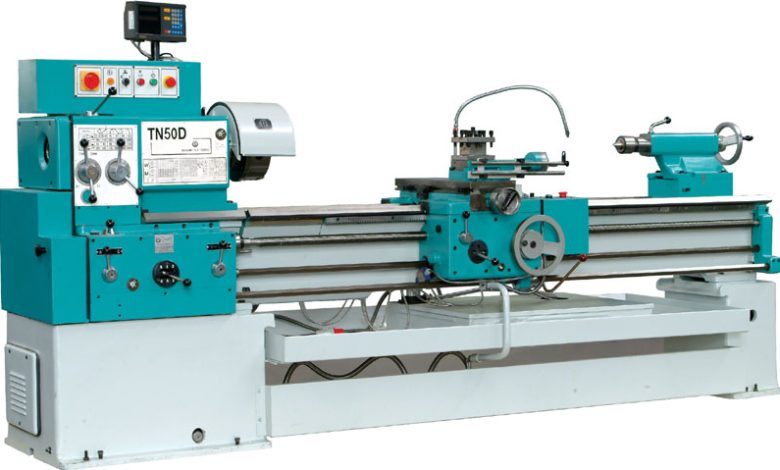

ماشین تراش یونیورسال TN50 D
ويژگی های ماشين تراش TN50 D
ماشين تراش TN50 D علاوه بر دارابودن كليه امتيازات و كارائي هاي تراش TN50 BR از جمله تراشكاري ، مخروط تراشي ، كپي تراشي ، فرزكاري ، سوراخكاري ، سنگزني و پيچ تراشي اتوماتيك مجهز به سيستم اندازه كيري ديجيتالي مي باشد كه اين سيستم داراي دو خط كش اپتيكي ( Linear Scale ) به همراه ريد آوت مربوطه است كه براي اندازه گيري حركت هاي طولي و عرضي بكار مي رود.
دقت ريدآوت در نمايش جابجائي يكصدم بوده و اين دستگاه علاوه براين قابليت تغيير مبدا مختصات (نقطه رفرنس ) را در هر موقعيت فيزيكي (براي هر محور) بطور دلخواه داراست و بدين طريق مي توان عمليات ماشينكاري را بصورت مقطعي و با اندازه هاي مثبت و منفي انجام داد و همچنين با نصب ليميت سويچهاي بازدارنده و كاورهاي محافظ براده ايمني دستگاه بصورت فزاينده اي افزايش مي يابد. تسريع در عمليات ماشينكاري بويژه در توليدات انبوه از مزاياي چشمگير تراش TN50D بشمار مي رود.
مشخصات فنی ماشین تراش
|
مشخصات فني |
واحد |
مقدار |
|
قطر كارگير تا روي بستر |
mm |
500 |
|
قطر كارگير تا روي ساپورت |
mm |
270 |
|
قطر كارگير داخل شيار ( تراش 3 متري بدون شيار) |
mm |
700 |
|
قطر صفحه گردان |
mm |
230 |
|
قطر سه نظام انيورسال |
mm |
250 |
|
حداكثر و حداقل قطر كارگير در لونت ثابت و متحرك |
mm |
115/10 |
|
عرض شيار در جلوي صفحه نظام(تراش 3 متري بدون شيار ) |
mm |
230 |
|
عرض بستر |
mm |
340 |
|
طول تراشكاري |
mm |
1,000,150,020,003,000 |
|
حداكثر مقطع ابزار برشي |
mm |
32*20 |
|
حركت كشوي عرضي |
mm |
300 |
|
حركت دستي ابزار گير |
mm |
140 |
|
كله گي |
|
|
|
تعداد سرعتهاي محور اصلي |
— |
24 |
|
محدوده دور (1) : 12:1 حالت |
r.p.m |
22.4-1000 |
|
محدوده دور (2) : 12:2 حالت |
r.p.m |
45-2000 |
|
قطر سوراخ محور اصلي |
mm |
50 |
|
مخروط داخلي محور اصلي |
morse |
No.6 |
|
قطر دماغه محور اصلي طبق DIN55027 |
mm |
170 |
|
مجموعه مرغك |
|
|
|
قطر بوش مجموعه مرغك |
mm |
70 |
|
مخروط داخل بوش مجموعه مرغك |
morse |
No.5 |
|
حركت بوش مجموعه مرغك |
mm |
180 |
|
ميزان بار |
|
|
|
تعداد بارهاي تغذيه طولي و عرضي كشوئي ها |
— |
38 |
|
ميزان بارتغذيه طولي |
|
|
|
وقتي حركت از محور اصلي گرفته مي شود 1:1 |
rev/ mm |
0.05-0.8 |
|
وقتي حركت مستقل از محور اصلي است 8:1 |
rev/ mm |
0.64-6.4 |
|
ميزان بارهاي تغذيه عرضي (نصف ميزان بارهاي تغذيه طولي) |
— |
0.025-0.4 |
|
گام های پيچ ها |
|
|
|
29 پيچ متريك با گام |
mm |
0.5-40 |
|
35 پيچ اينچي |
t.p.i |
Jan-80 |
|
26 پيچ مدولي |
module |
0.25-20 |
|
31 پيچ ديامترال |
t.p.i |
Feb-72 |
|
قطر و گام پيچ راهنما |
mm |
40*60 |
|
موتورها |
|
|
|
قدرت موتور اصلي |
Kw |
5.5 |
|
سرعت |
r.p.m |
1450 |
|
قدرت موتور خنك كننده |
Kw |
0.09 |
|
سرعت |
r.p.m |
2800 |
|
ظرفيت |
L/min |
10 |
|
قدرت موتور برگشت سريع kw |
Kw |
0.55 |
|
سرعت |
r.p.m |
3000 |
|
سيستم اندازه گيري ديجيتالي |
|
|
|
دقت خط كش هاي نوري |
mm |
0.01 |
|
دقت صفحه نمايش ديجيتالي |
mm |
0.01 |
|
تيپ ماشين |
|
|
|
طول تراشكاري |
mm |
100,015,002,000 |
|
طول ماشين |
mm |
257,530,753,575 |
|
وزن تقريبي ماشين |
Kg |
170,018,001,900 |
